24
5 Подключение к источнику питания
VEGABAR 55 • Profibus PA - с климатической компенсацией
39442-R
U-130320
5.7 Схема подключения выносного корпуса
при исполнении IP 68

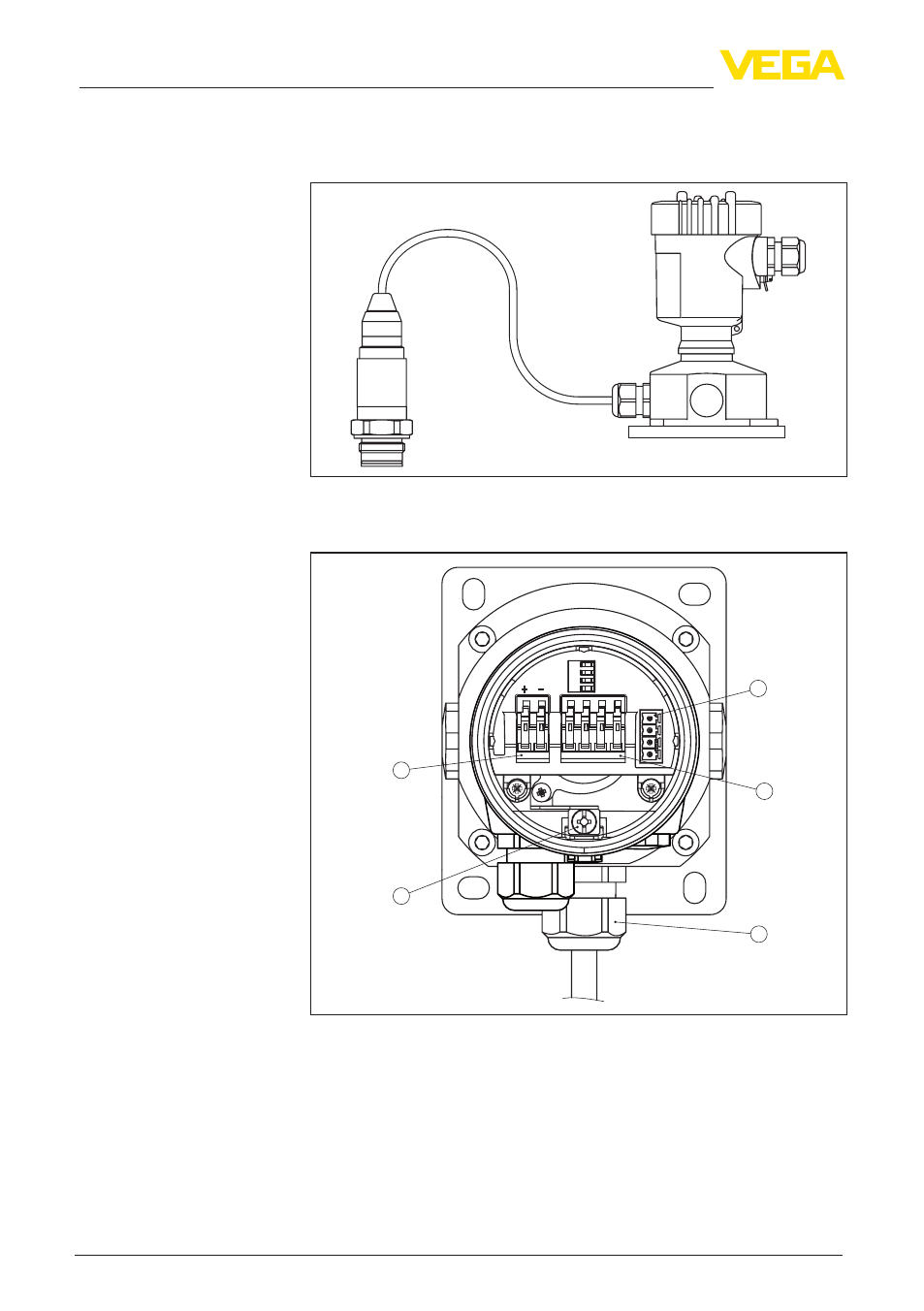

Рис. 19: VEGABAR 55 в исполнении IP 68, 25 bar, с осевым выводом
кабеля и выносным корпусом
5
6
7
8
1
2
Displa
y
I²C
2
1
5
4
3
Рис. 20: Отсек электроники и подключения
1 Пружинные контакты для источника питания
2 Клемма заземления для подключения экрана кабеля
3 Кабельный ввод к модулю чувствительного элемента
4 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
5 Разъем для VEGACONNECT (интерфейс I²C)
Общий обзор
Отсек электроники
и подключения для
питания
