10 Приложение
VEGABAR 52 • 4 … 20 mA/HART - с климатической компенсацией
36718-R
U-130320
Ʋ < 100 Hz U
ss
< 1 V
Ʋ 100 Hz … 10 kHz U
ss
< 10 mV
Нагрузка См. диаграмму
1000
750
500
250
12 18 16 14 20 22 24 26 28 30 32 34 36
Ω
V
4
1
2
3

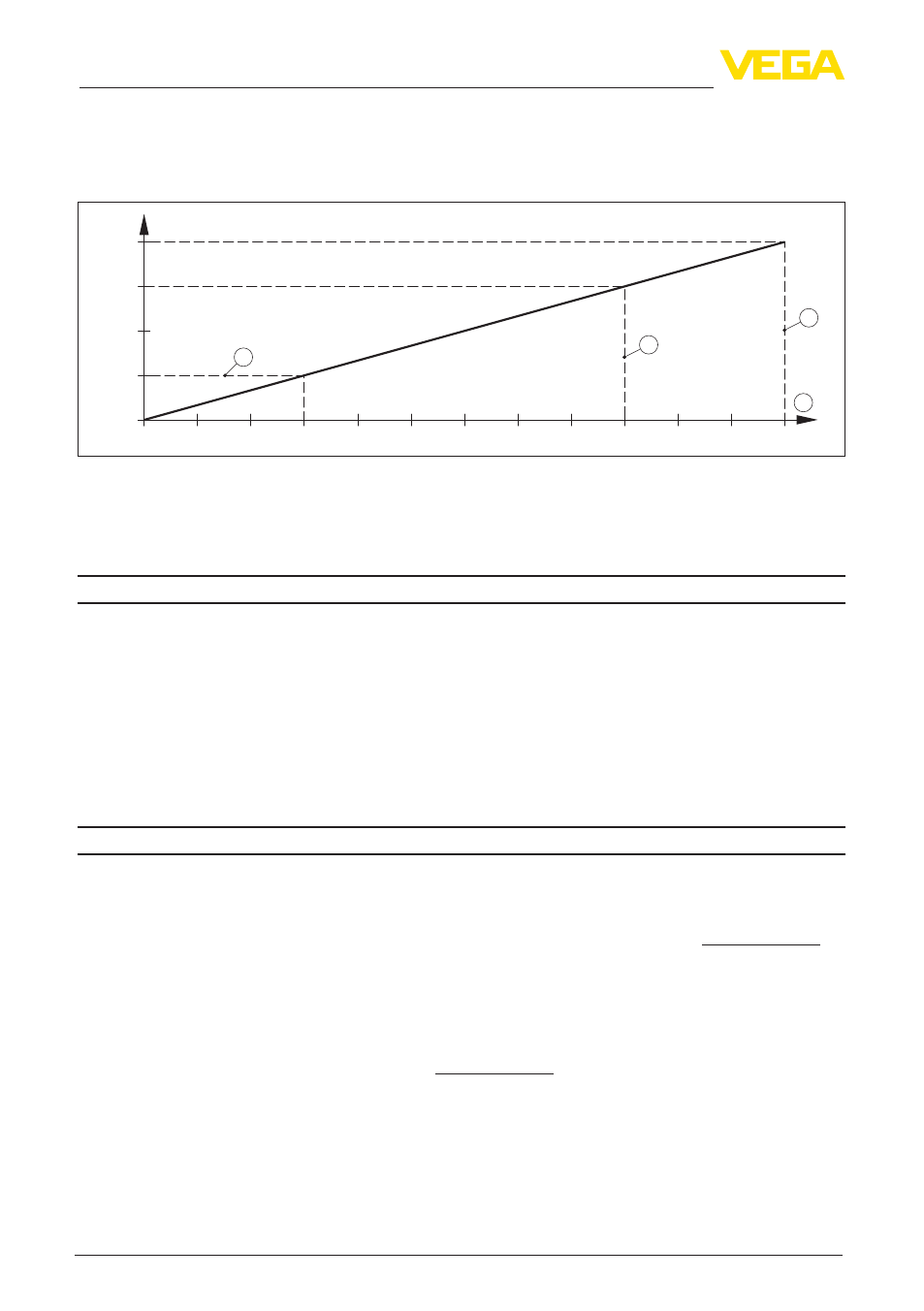

Рис. 29: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства Ex-ia
3 Предел напряжения (устройство не-Ex/устройство Ex d)
4 Рабочее напряжение
Защита
Степень защиты
Ʋ Стандартный корпус IP 66/IP 67 17)
Ʋ Корпус из алюминия или нерж.
стали (вариант)
IP 68 (1 bar) 18)
Ʋ Рабочий узел в исполнении IP 68 IP 68 (25 bar)
Ʋ Выносной корпус IP 65, IP 66/IP 68 (0,2 bar)
Категория перенапряжений III
Класс защиты II
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".
10.2 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с сайта www.vega.com через "Downloads" и"Drawings".
Устройства с выходом 4 … 20 mA могут иметь двухкамерный корпус только в исполнении Ex
d.
17) Датчики с измерительным диапазоном на избыточное давление могут при погружении, например, в
воду перестать воспринимать давление окружающей среды. Это может привести к искажению изме-
ренных значений.
18) Только для устройств с измерительным диапазоном абсолютного давления.
