10 Приложение
VEGABAR 52 • 4 … 20 mA/HART - с климатической компенсацией
36718-R
U-130320
Ʋ Соединительный кабель между
чувствительным элементом и
выносным корпусом электроники у
исполнения IP 68
PUR
Ʋ Крепление типового шильдика на
соединительном кабеле
Твердый полиэтилен
Ʋ Соединительный кабель у исполне-
ния IP 68 1 bar
PE
Вес прибл. 0,8 … 8 кг (1.764 … 17.64 lbs), в зависимости от типа
присоединения
Выходная величина
Выходной сигнал
4 … 20 mA/HART
Выходные значения HART в соответствии со стандартом HART 5.0
Ʋ Primary Value Давление
Ʋ Secondary Value Температура 9)
Разрешающая способность сигнала 1,6 µA
Сигнал неисправности - токовый
выход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток 22 mA
Нагрузка См. диаграмму нагрузки в п. "Питание"
Исполненная Рекомендация NAMUR NE 43
Динамическая характеристика выхода
Время запуска прибл.
10 s
90 %
100 %
10 %
t
t
T A
t
t
S
2 1

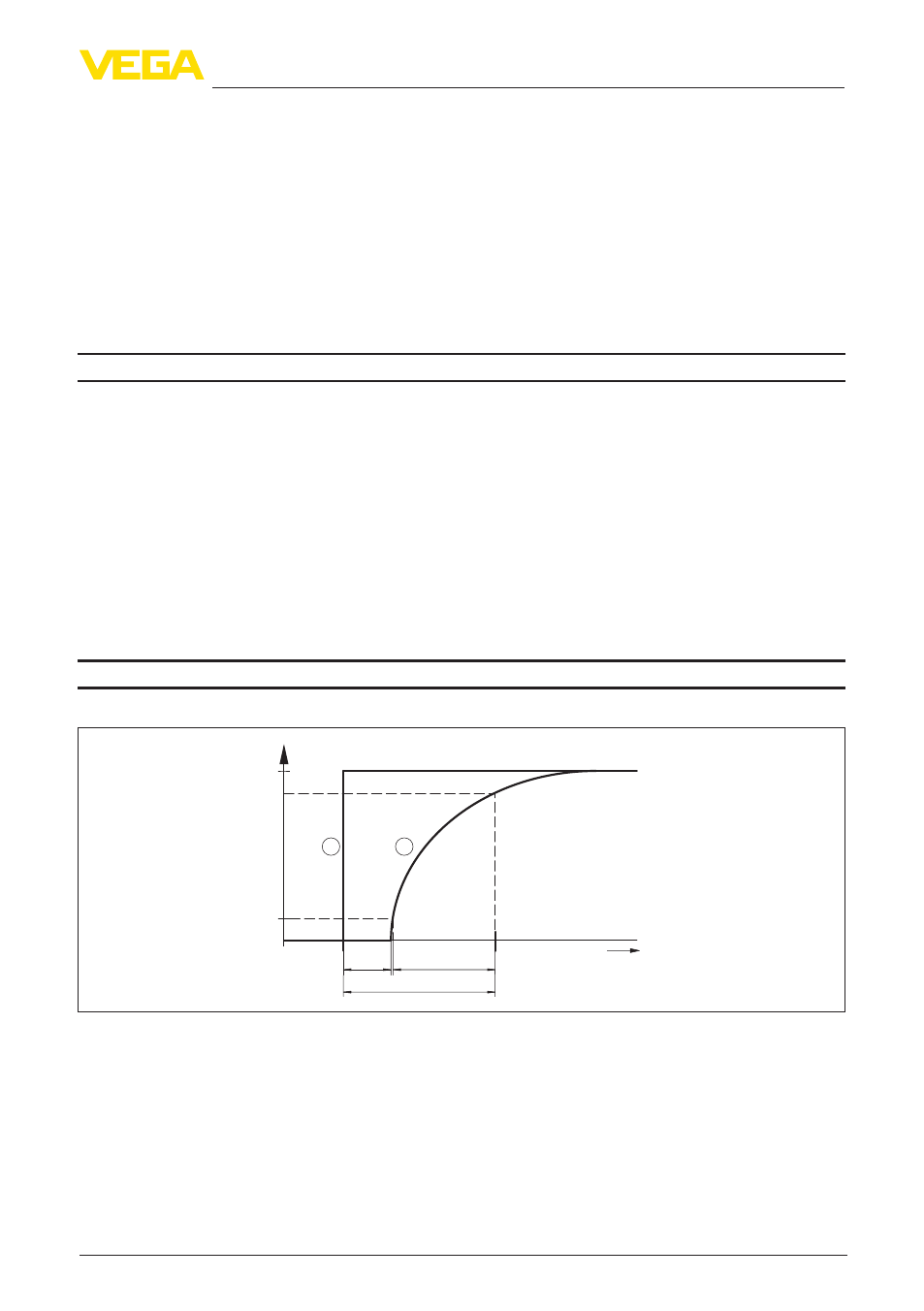

Рис. 27: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности ≤ 150 ms
Время нарастания сигнала ≤ 100 ms (10 … 90 %)
9) В зависимости от устройства и присоединения к процессу, значение температуры может отличаться от
фактической температуры процесса.
