69
10 Приложение
VEGABAR 66 • 4 ... 20 mA/HART
36737-R
U-130320
Выносной корпус при исполнении IP 68
1
2
65 mm
(2.68")
68 mm (2.6
8"
)
92 mm (3.6
2"
)
42mm
(1.65")
40mm
(1.57")
~ 66 mm (2.60")
59 mm (2.3
2"
)
110 mm x 90 mm (4.33" x 3.54")

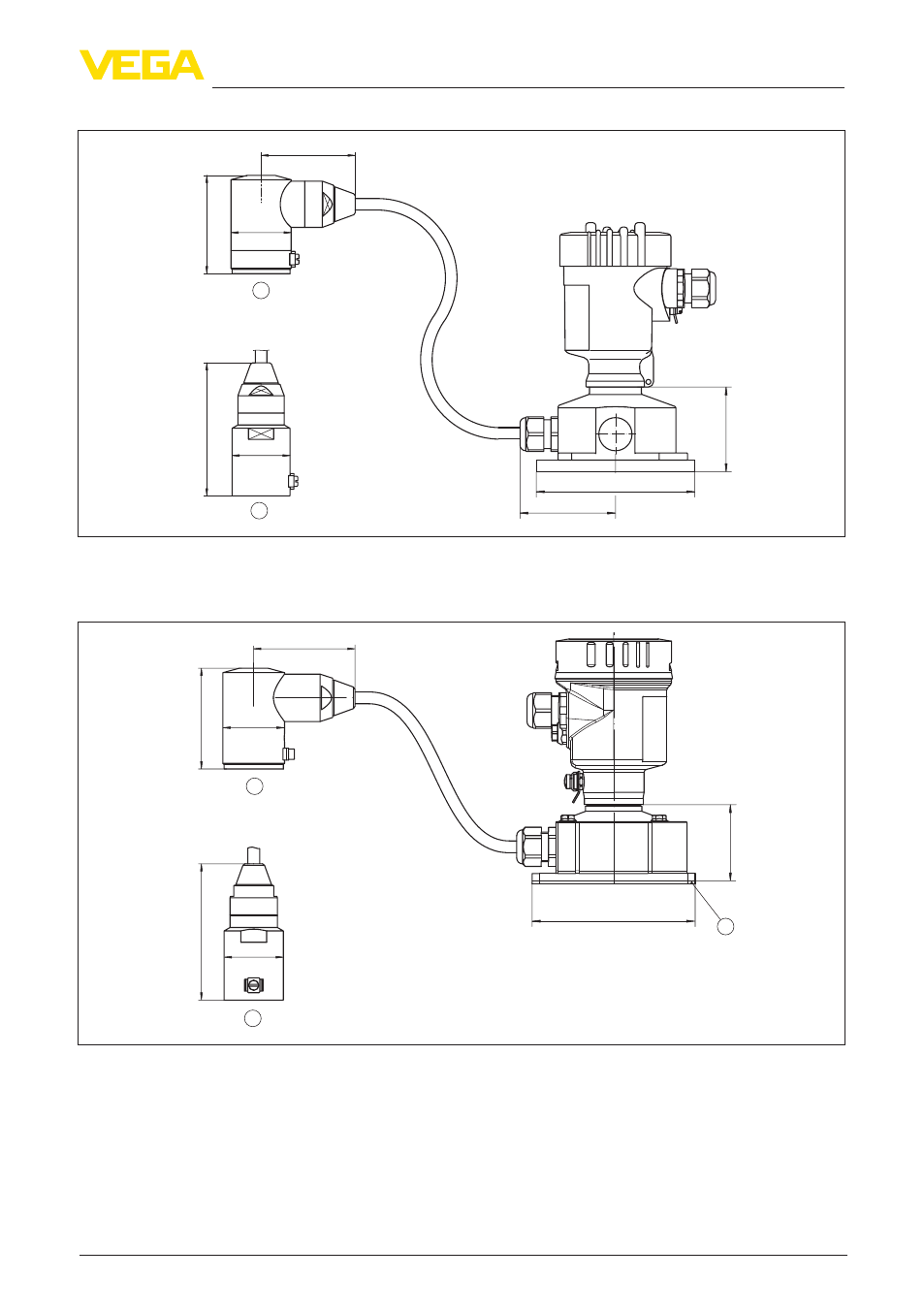

Рис. 40: Исполнение IP 68 с выносным корпусом - пластиковое исполнение
1 Вывод кабеля боковой
2 Вывод кабеля осевой
1
2
3
68 mm
(2.68")
68 mm (2.68"
)
92 mm (3.62"
)
42mm
(1.65")
40mm
(1.57")
110 mm x 90 mm (4.33" x 3.54")
51 mm (2.01"
)
Рис. 41: Выносной корпус - исполнение из нержавеющей стали
1 Вывод кабеля боковой
2 Вывод кабеля осевой
3 Уплотнение 2 мм (0.079 in)
