10 Приложение
VEGABAR 66 • 4 ... 20 mA/HART
36737-R
U-130320
Ʋ Устройство не-Ex 20 … 36 V DC
Ʋ Устройство Ex ia 20 … 30 V DC
Ʋ Устройство Ex d 20 … 36 V DC
Допустимая остаточная пульсация
Ʋ < 100 Hz U
ss
< 1 V
Ʋ 100 Hz … 10 kHz U
ss
< 10 mV
Нагрузка См. диаграмму
1000
750
500
250
12 18 16 14 20 22 24 26 28 30 32 34 36
Ω
V
4
1
2
3

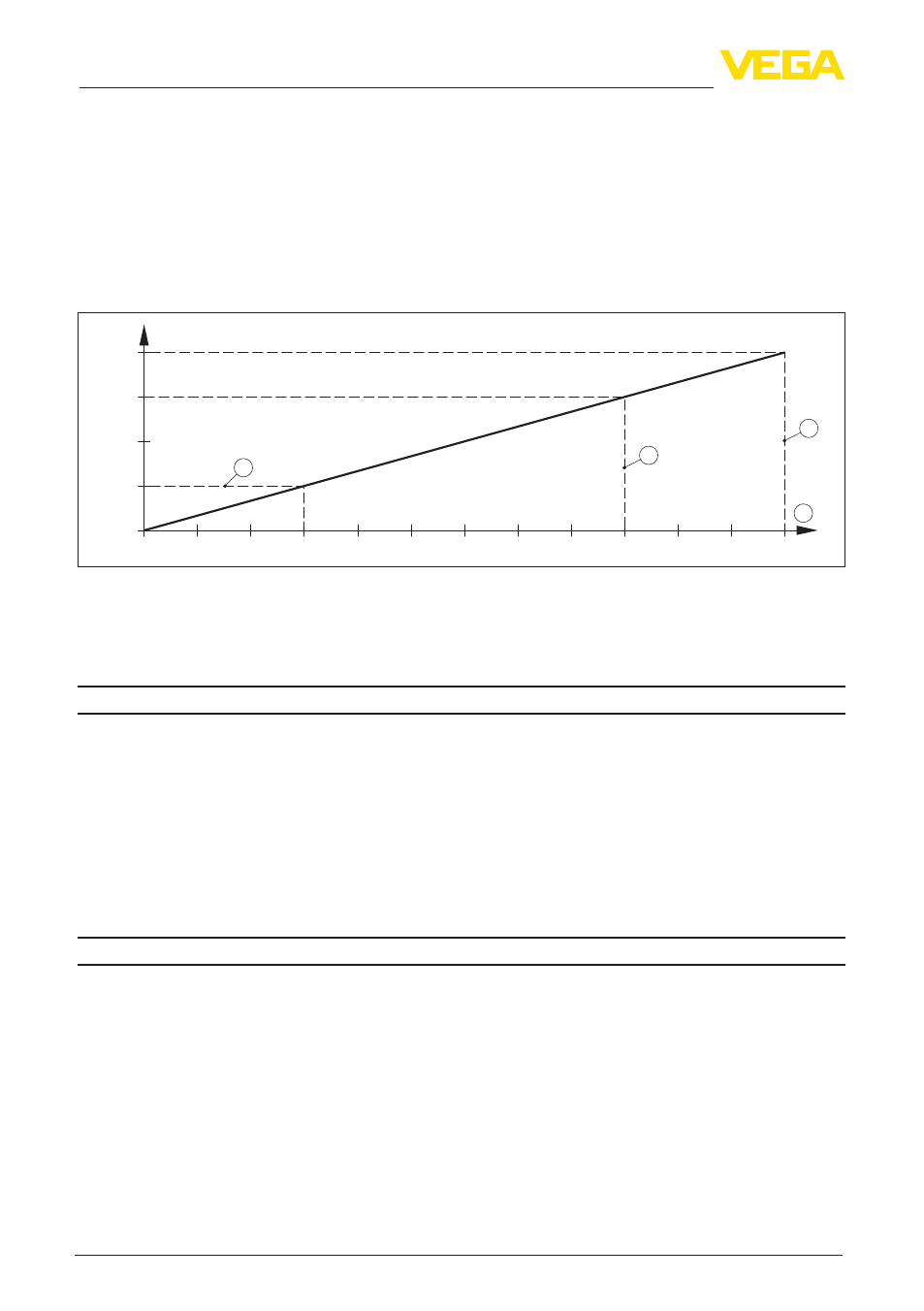

Рис. 34: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства Ex-ia
3 Предел напряжения (устройство не-Ex/устройство Ex d)
4 Рабочее напряжение
Защита
Степень защиты
Ʋ Чувствительный элемент IP 68 (25 bar)
Ʋ Стандартный корпус IP 66/IP 67 21)
Ʋ Корпус из алюминия или нерж.
стали (вариант)
IP 68 (1 bar) 22)
Ʋ Выносной корпус IP 65
Категория перенапряжений III
Класс защиты II
Функциональная безопасность (SIL)
Устройства, заказанные с квалификацией SIL, поставляются с завода с уже активирован-
ной функцией SIL. Для устройств, заказанных без квалификации SIL, функция SIL может
быть активирована пользователем через модуль индикации и настройки или PACTware.
Функциональная безопасность по IEC 61508-4
Ʋ Одноканальная архитектура
(1oo1D)
до SIL2
21) Датчики с измерительным диапазоном на избыточное давление могут при погружении, например, в
воду перестать воспринимать давление окружающей среды. Это может привести к искажению изме-
ренных значений.
22) Только для устройств с измерительным диапазоном абсолютного давления.
