7 Начальная установка с помощью PACTware и другого программного обеспечения для настройки
VEGABAR 51 • Foundation Fieldbus
36715-R
U-130320
7 Начальная установка с помощью
PACTware и другого программного
обеспечения для настройки
7.1 Подключение ПК
3
1
2

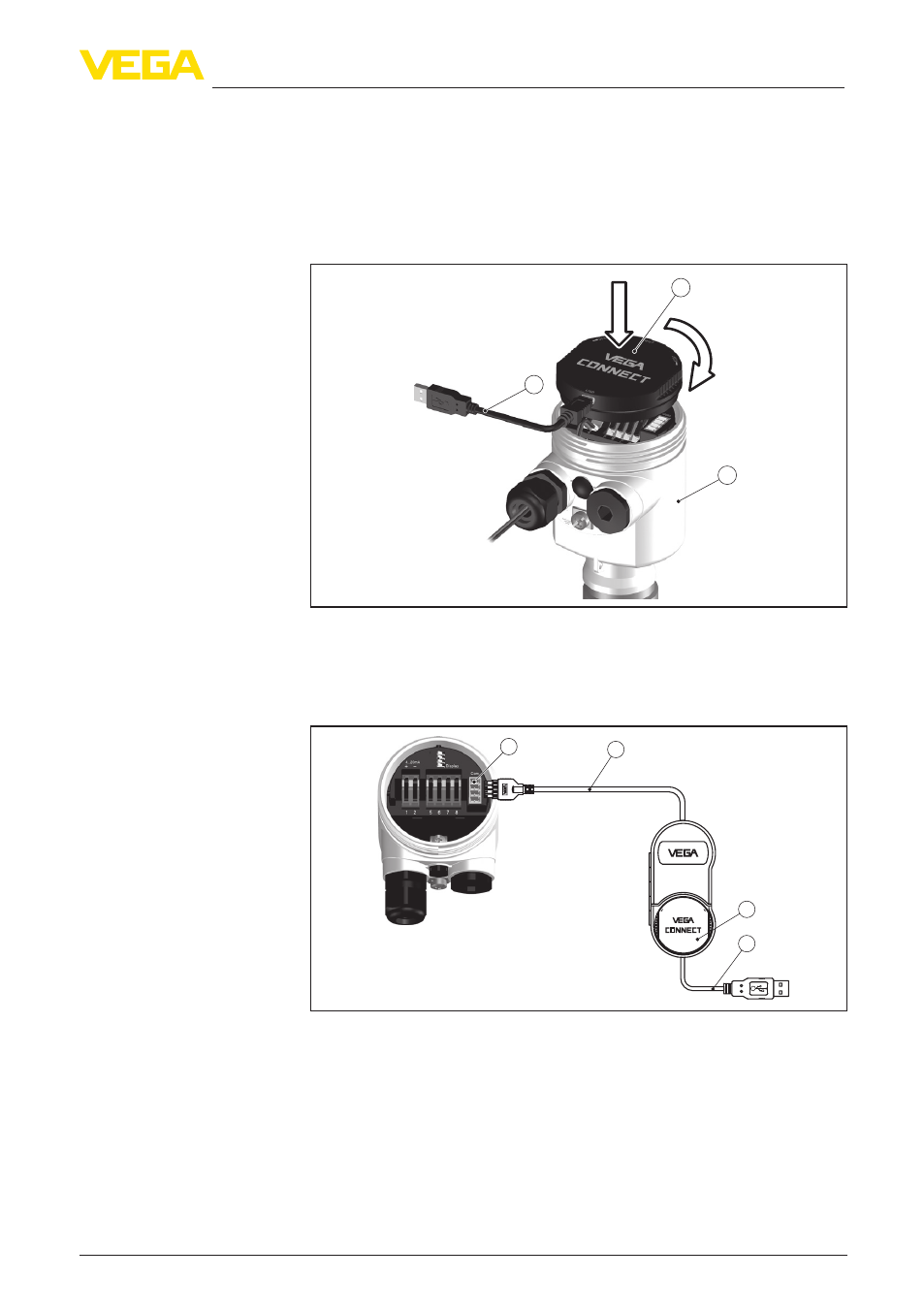

Рис. 24: Подключение ПК через VEGACONNECT прямо на датчике
1 Кабель USB к ПК
2 VEGACONNECT
3 Датчик
1 2
3
4
OPEN
TWIST
USB
LOCK
Рис. 25: Подключение через подключенный внешне VEGACONNECT
1 Интерфейс шины I²C (Com.) на датчике
2 Соединительный кабель I²C интерфейсного адаптера VEGACONNECT
3 VEGACONNECT
4 Кабель USB к ПК
Требуемые компоненты:
•
VEGABAR 51
•
ПК с PACTware и подходящим VEGA-DTM
•
VEGACONNECT
VEGACONNECT прямо
на датчике
VEGACONNECT подклю-
чен внешне
