4 Монтаж
VEGABAR 51 • Foundation Fieldbus
36715-R
U-130320
2. Постепенно затянуть резьбовые соединения попеременно
справа и слева
3. При этом следует удерживать VEGABAR 51, чтобы не
произошло поворота относительно определенного
монтажного положения
Осторожно!
После монтажа трубчатая диафрагма не должна подвергаться
длительным скручивающим нагрузкам
4. После монтажа проверьте токовый сигнал. Он должен быть
в пределах от 3,9 до 4,1 mA. При отклонении значения
полностью ослабьте резьбовые соединения и снова
выполните монтаж.
Информация:
Небольшим увеличением или уменьшением момента затяжки
можно установить токовый сигнал точно на 20 mA.
4.4 Порядок монтажа выносного корпуса
1. Обозначить отверстия в соответствии со следующей схемой.
2. Монтажную планку закрепить на стене с помощью 4 винтов.
90 mm (3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm (2.76") 8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)

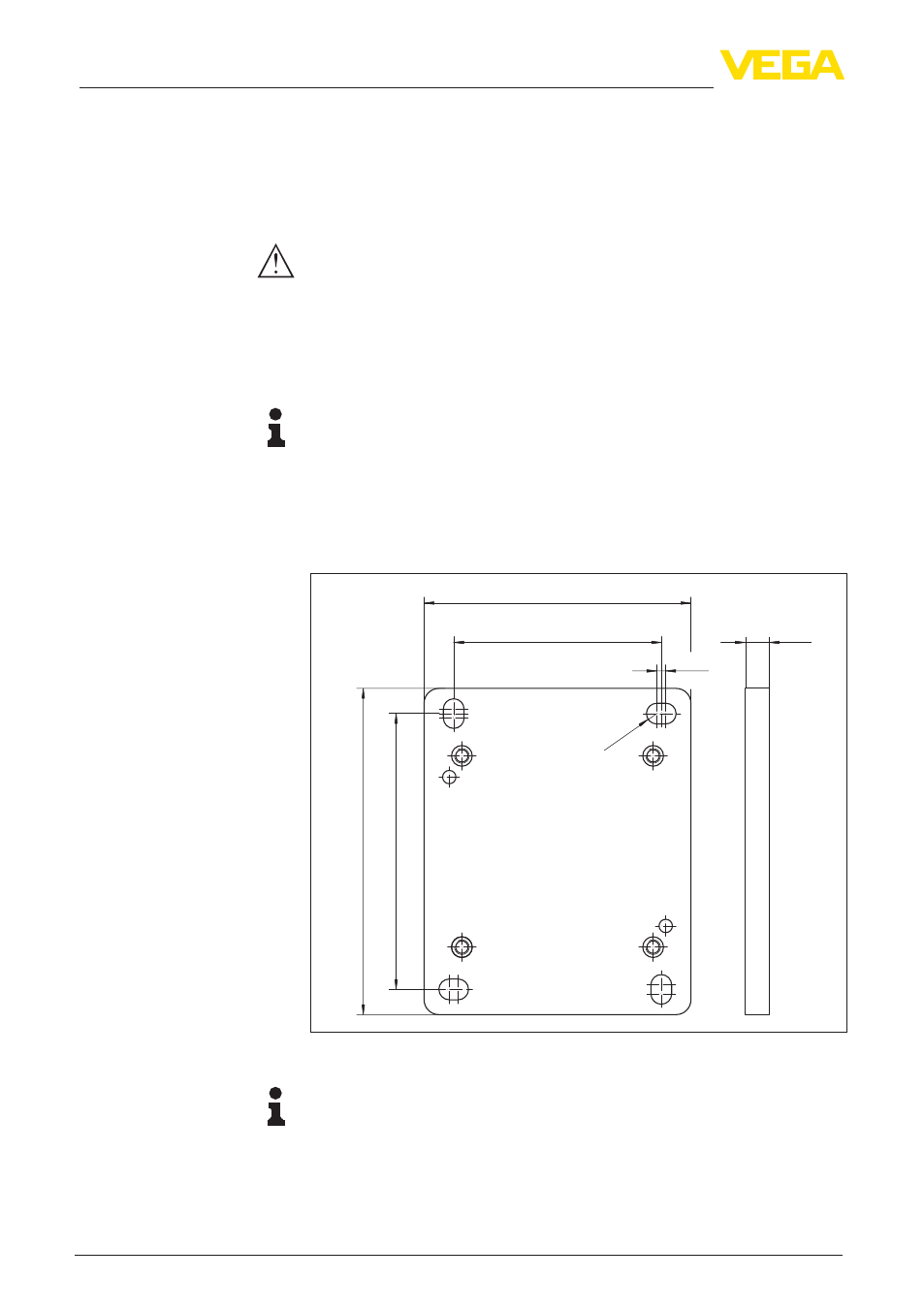

Рис. 6: Схема отверстий - планка для монтажа на стене
Рекомендация:
Планку нужно монтировать таким образом, чтобы кабельный
ввод на цокольном корпусе смотрел вниз. Цокольный корпус
можно повернуть на монтажной планке на 180°.
Монтаж на стене
