6 Новый блок электроники сравнить со старым. Типовая
табличка нового блока должна соответствовать типовой
табличке старого блока, прежде всего для устройств во
взрывоопасных зонах.
7 Аккуратно вставить новый блок электроники. Штекер блока
должен занять правильное положение.
Информация:
Не следует поворачивать корпус при замене электроники, иначе
штекер электронного блока может оказаться в неправильном
положении.
8 Снова завинтить и затянуть оба крепежных винта.
9 Снова надеть клеммный блок, при этом должен быть слышен
щелчок фиксации.
10 Завинтить крышку корпуса.
Замена блока электроники произведена.
При замене блока электроники для применения во взрывоопасных
зонах составляется соответствующий внутризаводской доку-
мент.
Для замены блока электроники выполнить следующее:
1 Отключить питание.
2 Отвинтить крышку корпуса.
3 Маленькой отверткой поддеть и снять клеммные блоки.
4 С помощью отвертки (крестообразной T10 или плоской 4)
ослабить оба крепежных винта.
2
1

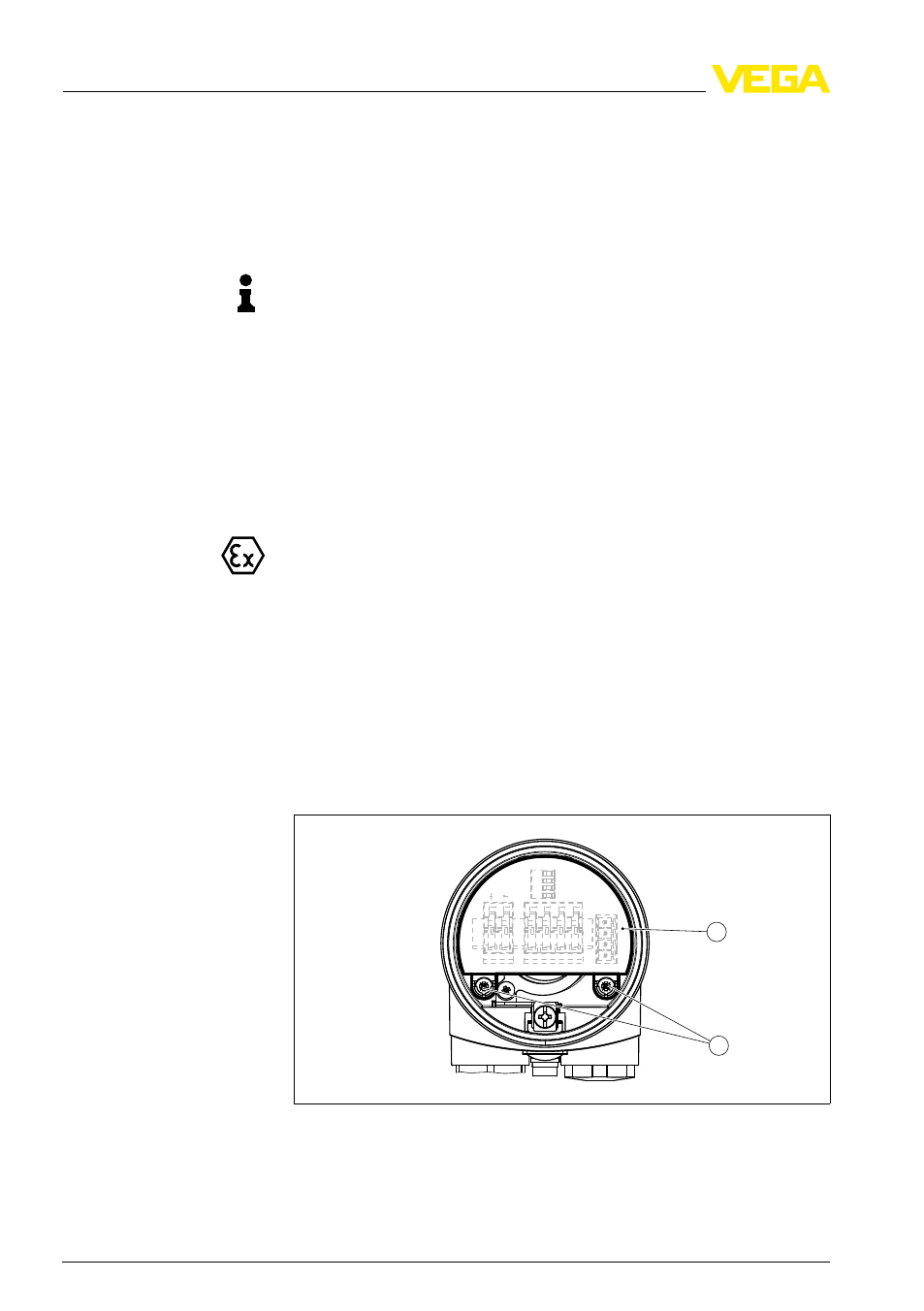

Рис. 2: Крепежные винты
1 Блок электроники
2 Крепежные винты (2 шт.)
5 Вынуть старый блок электроники
Блок электроники
MP60EE.R** (
для при-
нимающего блока)
8 Блок электроники • VEGAMIP серии 60 - принимающий блок
