4

Монтаж

4

.1

Рекоментации по монтажу

Дефектный блок электроники прибора может быть заменен
самим пользователем.

Для применения во взрывоопасных зонах можно использовать
только приборы и блоки электроники с соответствующей мар-
кировкой взрывозащиты.

4

.2

Подготовка к монтажу

Для передающего блока и принимающего блока необходимы
специальные блоки электроники.

l

Передающий блок - блок электроники MP60EE.T**

l

Принимающий блок - блок электроники MP60EE.R**

4

.3

Порядок монтажа

Для замены блока электроники выполнить следующее:

1

Отключить питание.

2

Отвинтить крышку корпуса.

3

Маленькой отверткой поддеть и снять клеммный блок.

4

С помощью отвертки (крестообразной T10 или плоской 4)
ослабить оба крепежных винта.

2

1

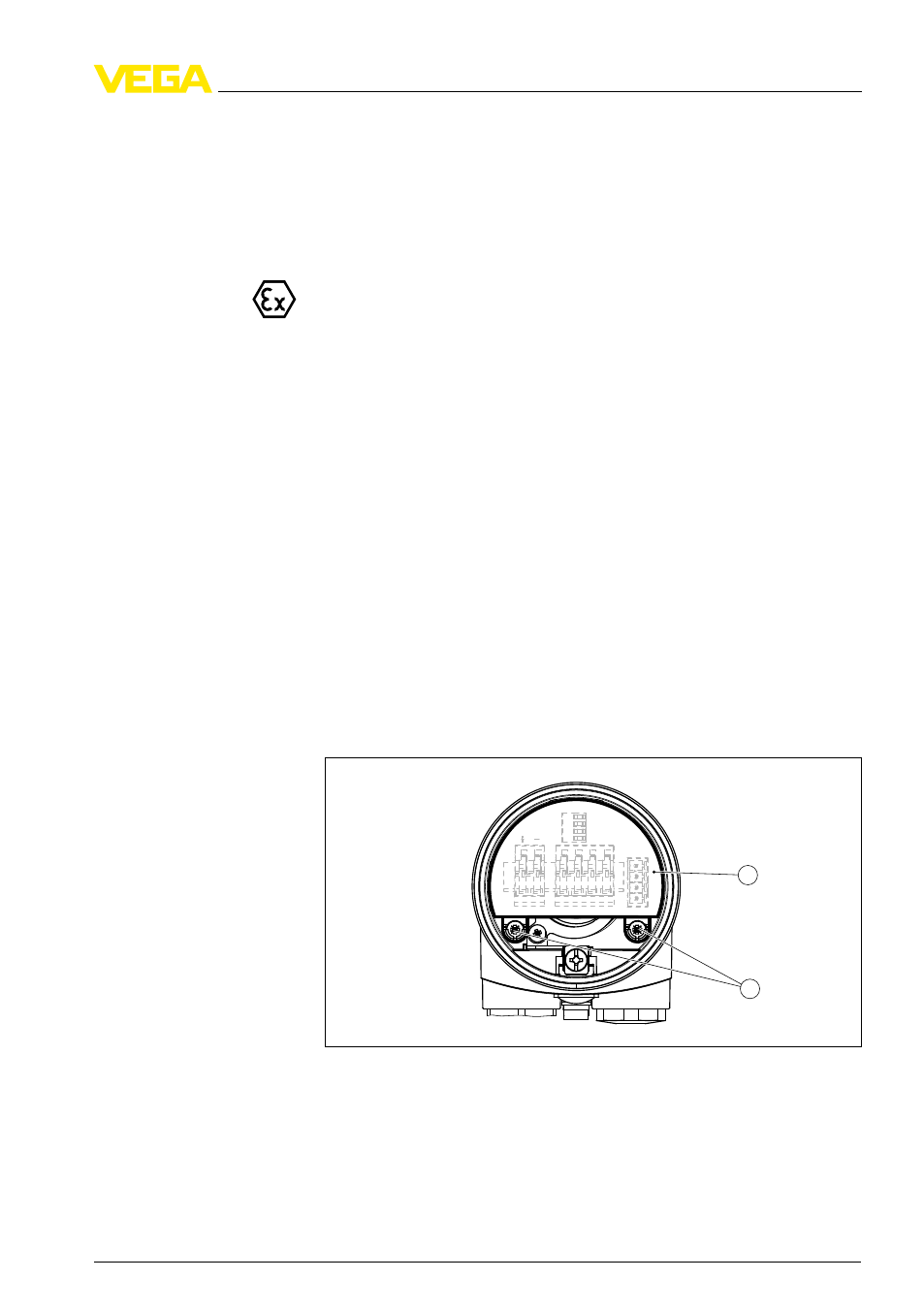

Рис. 1: Крепежные винты

1

Блок электроники

2

Крепежные винты (2 шт.)

5

Вынуть старый блок электроники

Блок электроники
MP60EE.T** (

для пере-

дающего блока)

Блок электроники • VEGAMIP серии 60 - принимающий блок

7

4

Монтаж

37349

-

RU

-100426
