65
11 Приложение
VEGAPULS 65 • 4 … 20 mA/HART - двухпроводный
36515-R
U-121123
Защита
Степень защиты (в зависимости от исполнения корпуса)
Ʋ Пластиковый корпус IP 66/IP 67
Ʋ Алюминиевый корпус; корпус из
нержавеющей стали (точное литье);
корпус из нержавеющей стали
(электрополированный)
IP 66/IP 68 (0,2 bar) 5)
Ʋ Корпус из алюминия или нерж.
стали ( точное литье) - вариант
IP 66/IP 68 (1 bar)
Категория перенапряжений III
Класс защиты III
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь от-
личающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools", а также через www.vega.com/downloads и "Zulassungen".
11.2 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с www.vega.com/downloads и "Zeichnungen" .
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm (3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1 2
ø 79 mm
(3.31")

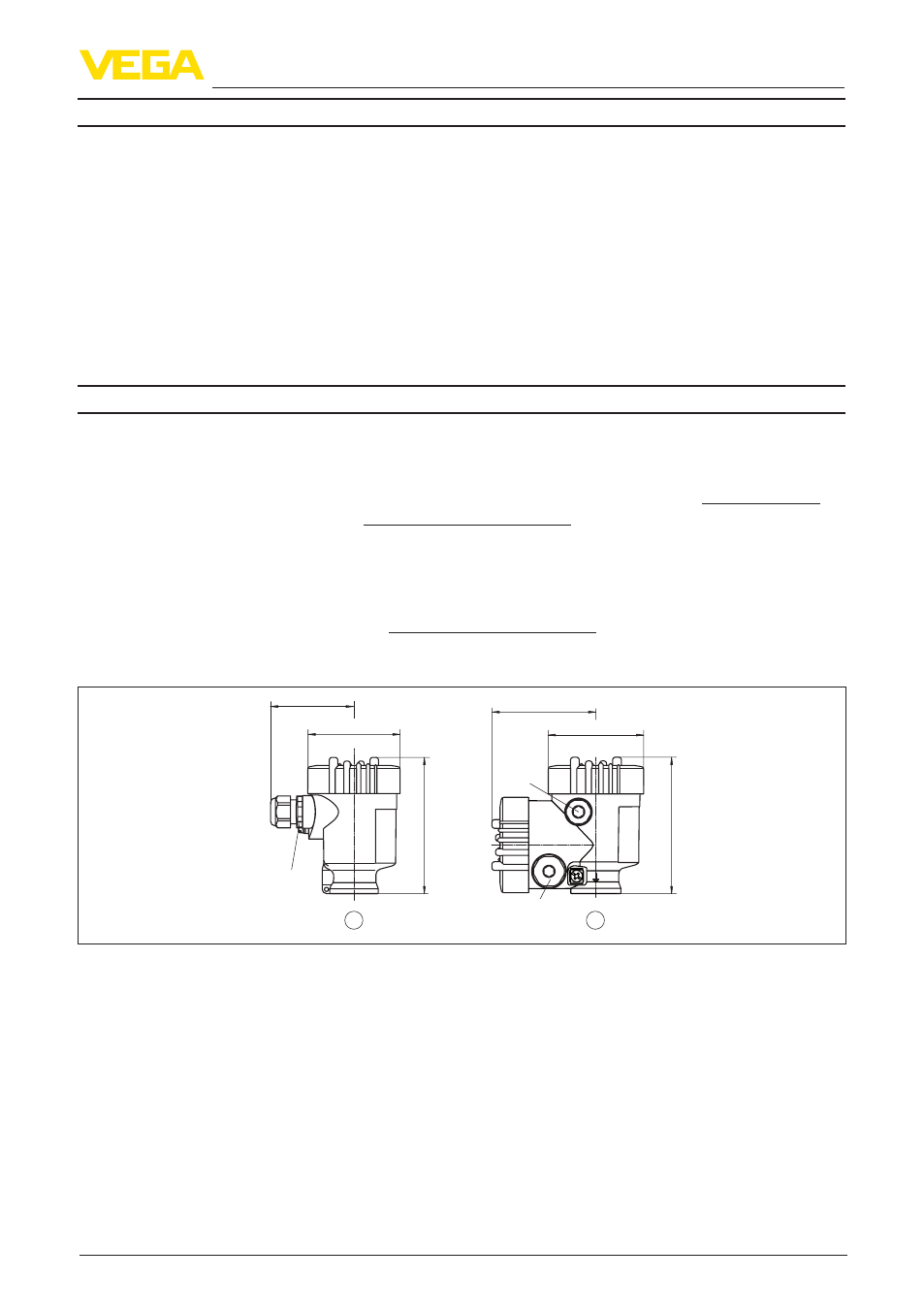

Рис. 47: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
5) Условием соблюдения данной степени защиты является применение подходящего кабеля и правиль-
ный монтаж.
