Инструкция по эксплуатации VEGA VEGAPULS 65 (≥ 2.0.0 - ≥ 4.0.0) 4 … 20 mA_HART - two-wire
Страница 24
24
5 Подключение к источнику питания
VEGAPULS 65 • 4 … 20 mA/HART - двухпроводный
36515-R
U-121123
4...20mA
2
1
2
+
( )
(-)
1

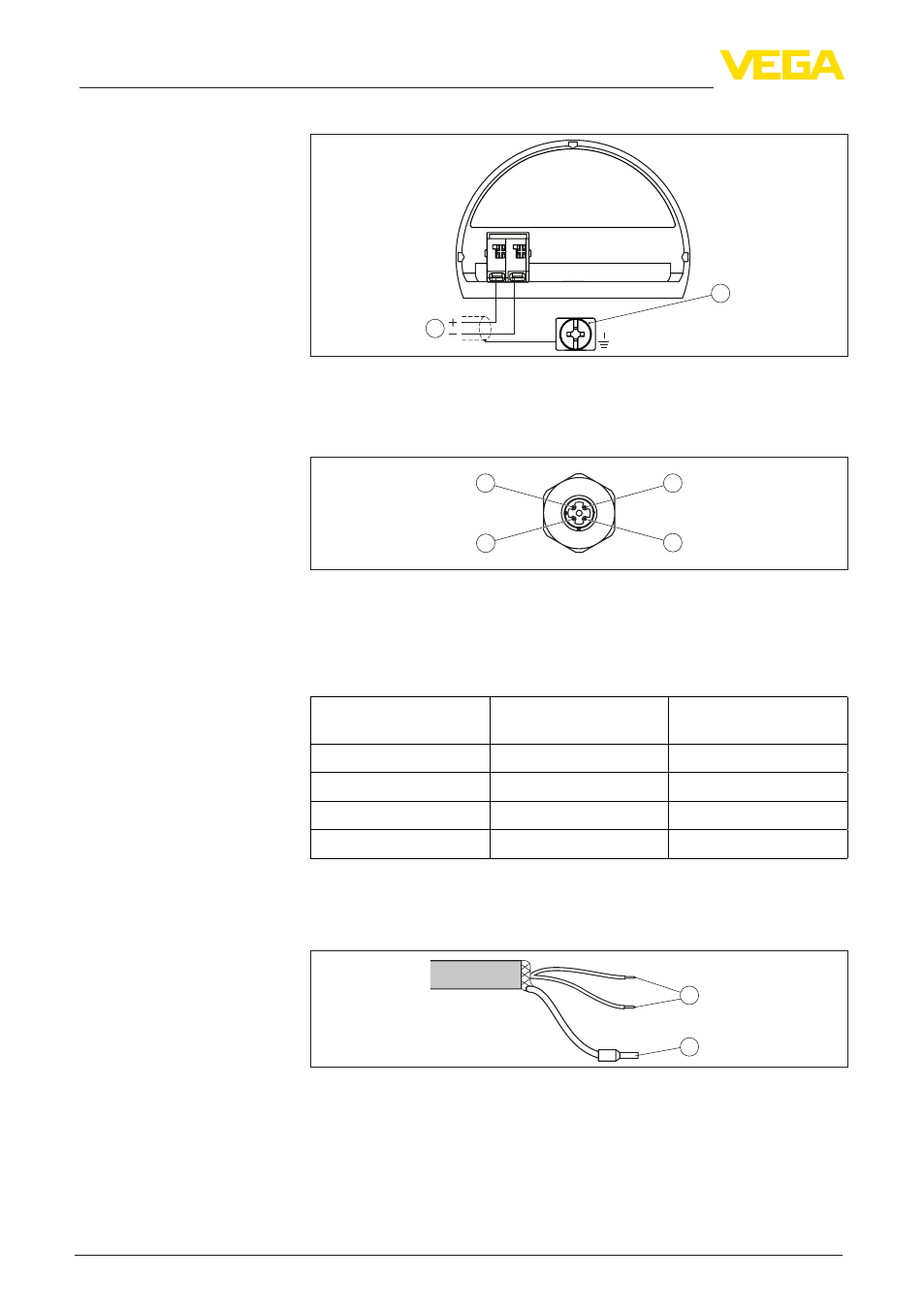

Рис. 19: Отсек подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
2 Клемма заземления для подключения экрана кабеля
3
4
1
2
Рис. 20: Вид штекерного разъема
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1
Коричневый
5
Pin 2
Белый
6
Pin 3
Голубой
7
Pin 4
Черный
8
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 21: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе форми-
рования сигнала
2 Экранирование
Отсек подключения
Штекер M12 x 1 для
внешнего блока индика-
ции и настройки
Назначение прово-
дов соединительного
кабеля
