10 Приложение
VEGABAR 54 • Foundation Fieldbus
36732-R
U-130320
Ʋ Источник питания H1
макс. 32 (макс. 10 при Ex)
Защита
Степень защиты
Ʋ Стандартный корпус
IP 66/IP 67
15)
Ʋ Корпус из алюминия или нерж.
стали (вариант)
IP 68 (1 bar)
16)
Ʋ Рабочий узел в исполнении IP 68
IP 68 (25 bar)
Ʋ Выносной корпус
IP 65, IP 66/IP 68 (0,2 bar)
Категория перенапряжений
III
Класс защиты
II
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".
10.2 Данные для Foundation Fieldbus
Блок-схема обработки измеренных значений
На следующем рисунке в упрощенной форме показаны блок преобразователя и
функциональный блок.
t
i
Simulat
e
ALARMS
Out
PV
FIELD-VALUE
Mode & Status
PVF-TIME
LO
W
-C
UT
O
FF
L-TYP
E
OUT-SCAL
E
PV-SCALE
DIRECT
INDIRECT
INDIRECT
SQRT
bar
%
Lin%
Primary
Value
Secondary
Value 1
Secondary
Value 2
Sensor mounting
correction
AI 2
AI 3
AI 1
TB
Temperature
Sensor_Value
Linearization
adjustment
Channel = 1: Primary Value
Channel = 2: Secondary Value 1
Channel = 3: Secondary Value 2
Channel = 4: Temperature

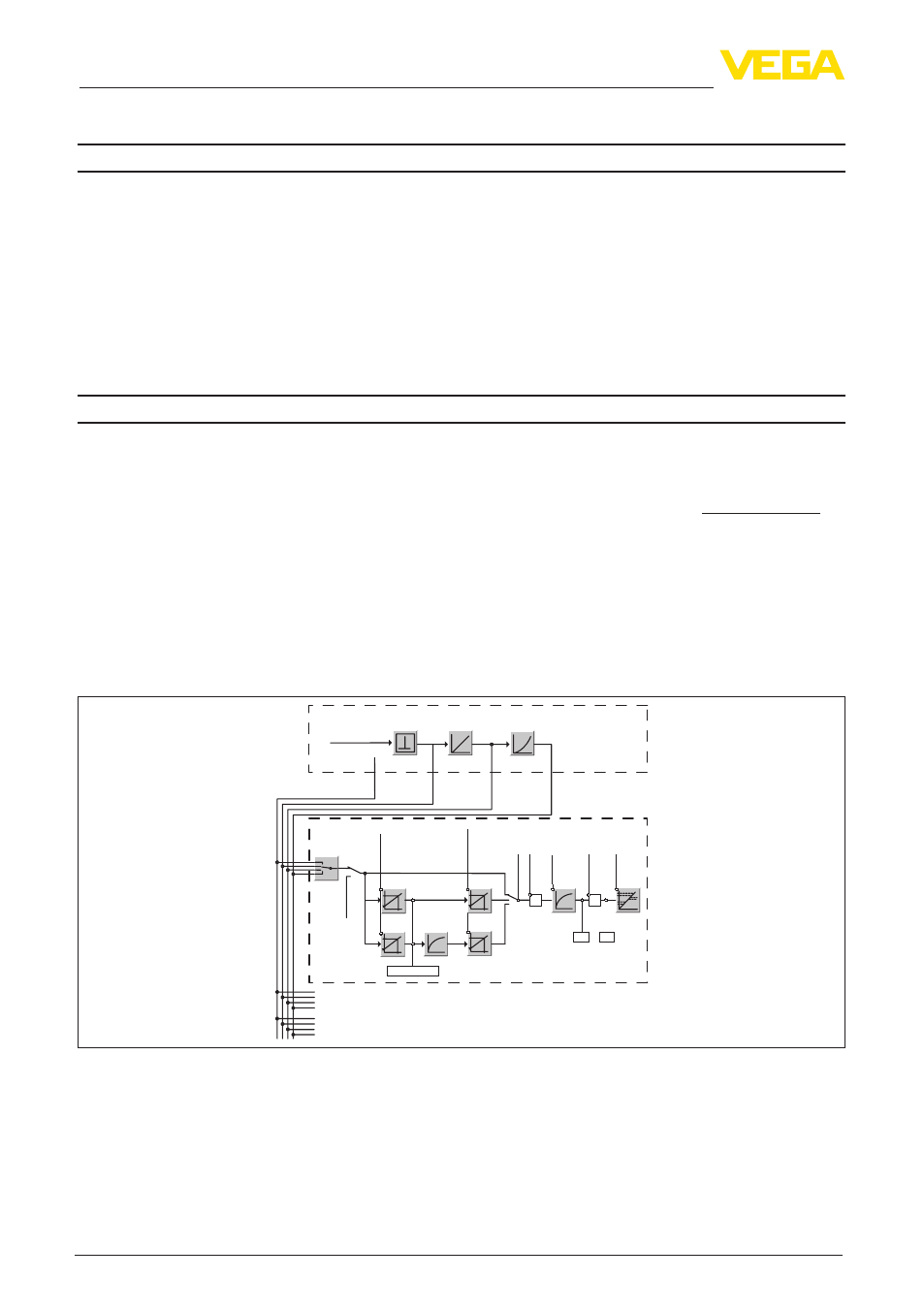

Рис. 25: Transducer Block VEGABAR 54
TB Transducer Block
AI Function Block (AI =Analogue Input)
15)
Датчики с измерительным диапазоном на избыточное давление могут при погружении, например, в
воду перестать воспринимать давление окружающей среды. Это может привести к искажению изме-
ренных значений.
16)
Только для устройств с измерительным диапазоном абсолютного давления.
