5 Подключение к источнику питания
VEGABAR 54 • Foundation Fieldbus
36732-R
U-130320
I2C
Display
1
1
2
5
6
7
8

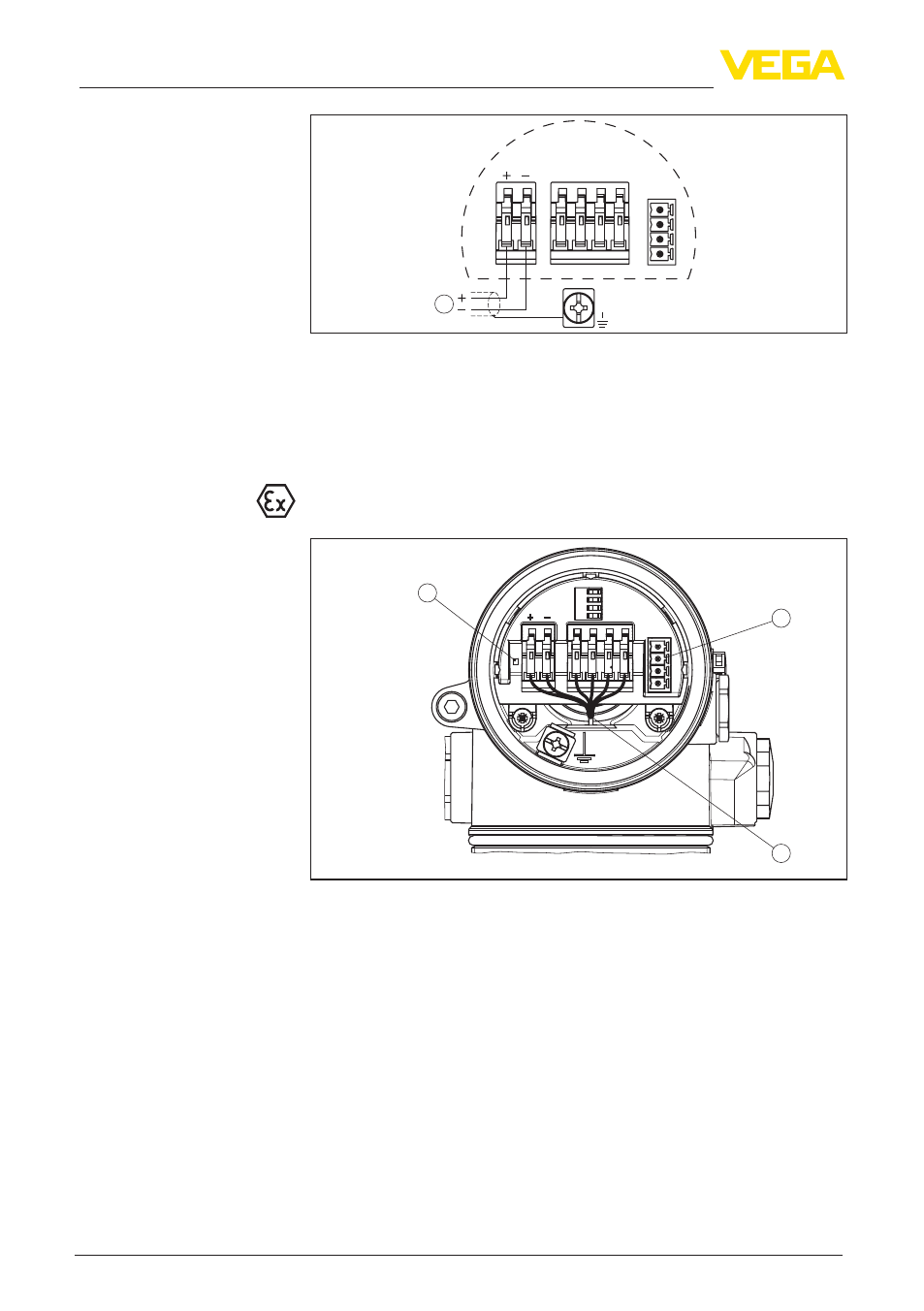

Рис. 10: Схема подключения (однокамерный корпус)
1 Питание, выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex ia.
I²C
2
3
1
Display
Typ:
1 2
5 6 7 8
Bus
Sim.
Рис. 11: Отсек электроники (двухкамерный корпус)
1 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Внутренняя соединительная линия к отсеку подключения
Схема подключения
Отсек электроники
