Инструкция по эксплуатации VEGA VEGAPULS 63 (≥ 2.0.0 - ≥ 4.0.0) 4 … 20 mA_HART two-wire
Страница 65
65
11 Приложение
VEGAPULS 63 • 4 … 20 mA/HART - двухпроводный
36511-R
U-130320
3
4 2
1

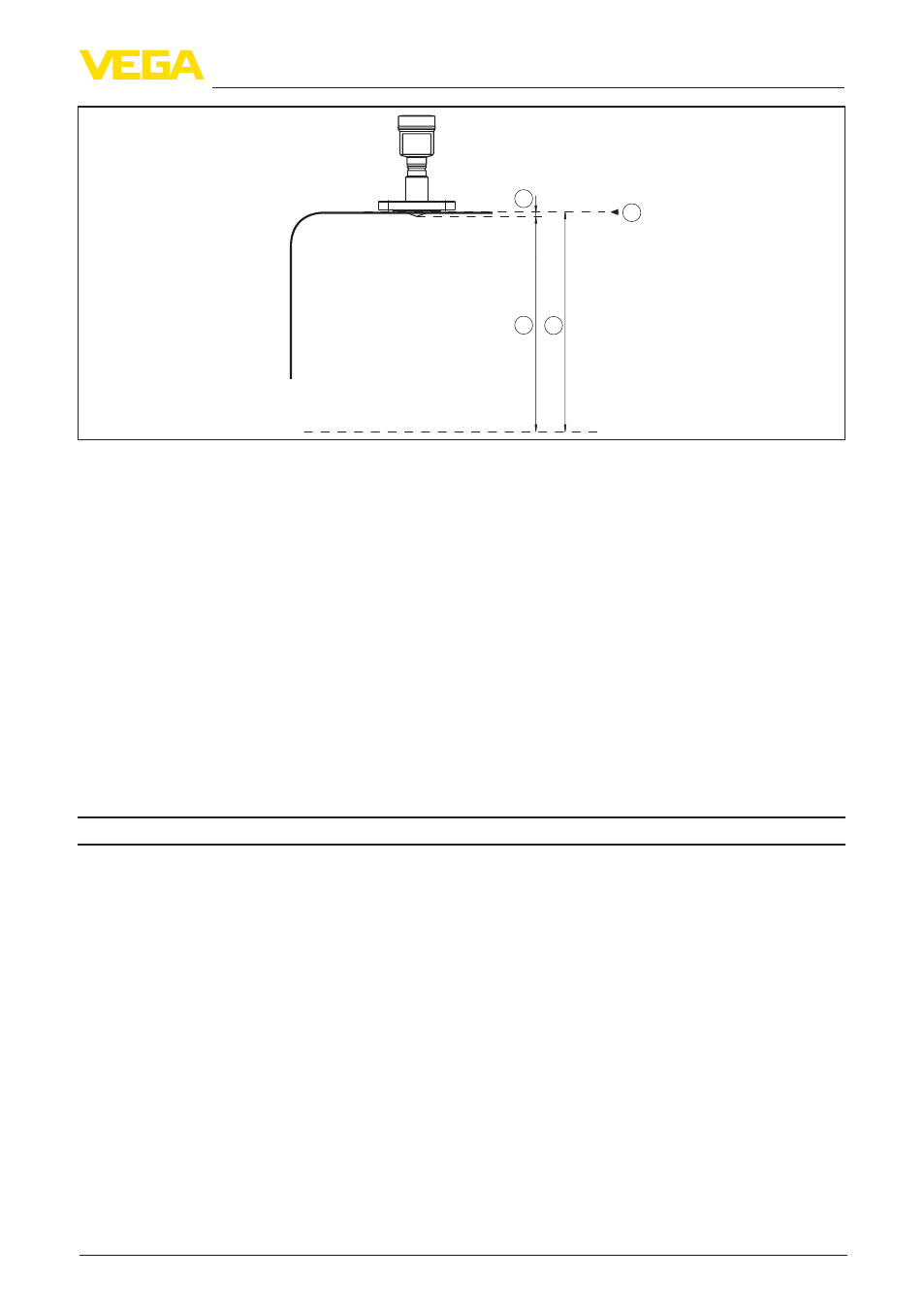

Рис. 47: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенного конуса
4 Полезный диапазон измерения
Стандартная электроника
Макс. диапазон измерения
35 m (114.8 ft)
Рекомендуемый диапазон измерения
Ʋ Фланец DN 50, 2"
до 15 м (49.21 ft)
Ʋ Фланец DN 80, 3"
до 35 м (114.8 ft)
Электроника с повышенной чувствительностью
Макс. диапазон измерения
75 m (246.1 ft)
Фланец DN 50, 2"
до 15 м (49.21 ft)
Фланец DN 80, 3"
до 35 м (114.8 ft)
Выходная величина
Выходной сигнал
4 … 20 mA/HART
Исполненная спецификация HART
7.0
Разрешающая способность сигнала
0,3 µA
Сигнал неисправности - токовый
выход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток
22 mA
Пусковой ток
≤ 3,6 mA; ≤ 10 mA для 5 мс после включения
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Демпфирование (63 % входной вели-
чины), устанавливаемое
0 … 999 s
Выходные значения HART соотв. HART 7.0
1)
Ʋ PV (Primary Value)
Расстояние до уровня
Ʋ SV (Secondary Value)
Высота уровня как процентное значение
1)
Значения по умолчанию, могут присваиваться произвольно
