4 Монтаж
VEGAPULS 63 • 4 … 20 mA/HART - двухпроводный
36511-R
U-130320
На емкостях с коническим днищем датчик рекомендуется
монтировать по центру емкости, чтобы измерение было
возможно на ее полную глубину.

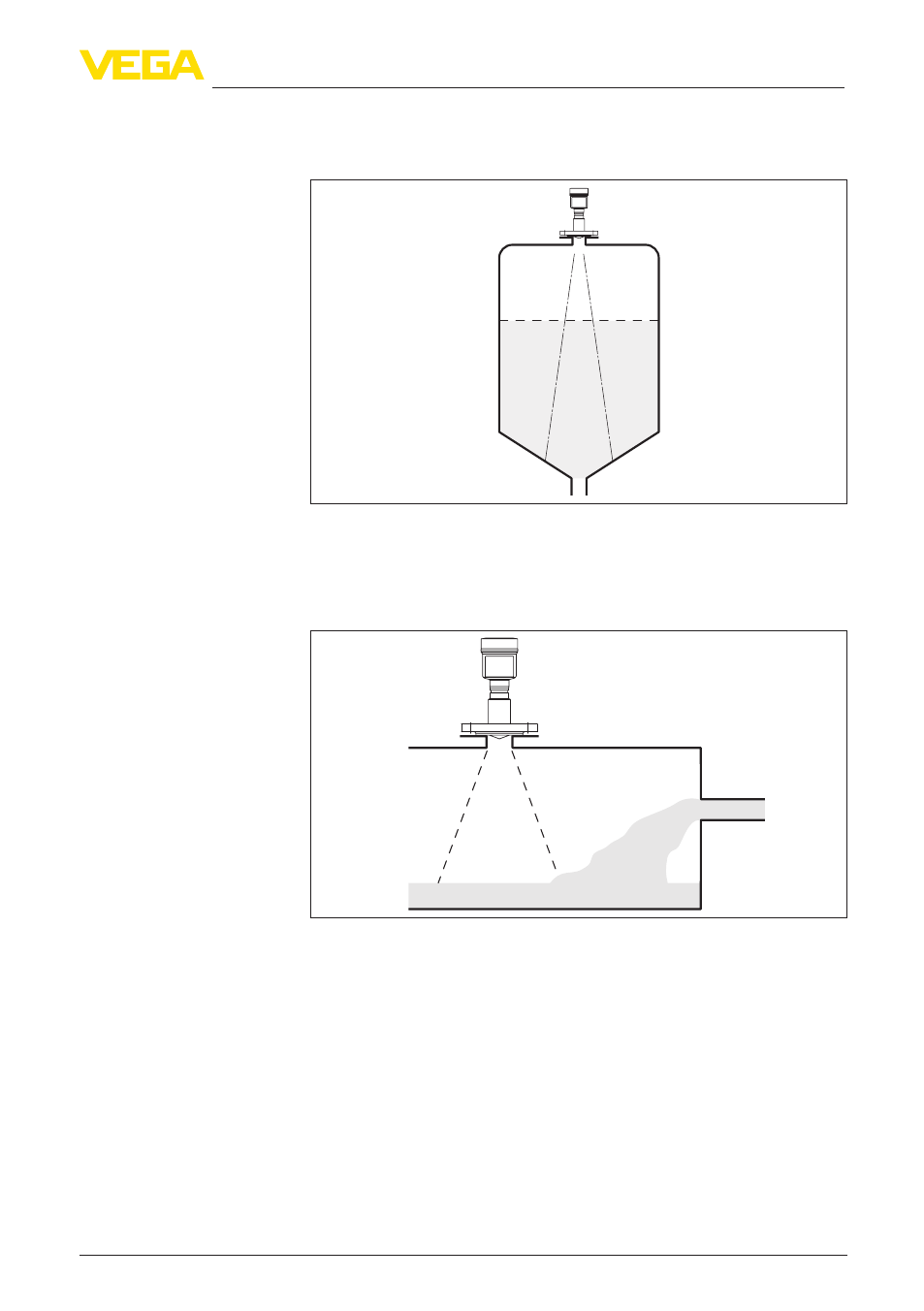

Рис. 8: Монтаж радарного датчика на емкостях с коническим днищем
Приборы не следует монтировать над заполняющим потоком.
Прибор должен определять поверхность продукта, а не
втекающий продукт.
Рис. 9: Монтаж радарного датчика при втекающем продукте
Монтаж заподлицо
Оптимальная установка и удобство очистки фланца
обеспечивается при монтаже заподлицо на блок-фланце
(фланце без патрубка) или посредством гигиенических типов
присоединения, например Neumo Biocontrol.
Монтаж на патрубке
На продуктах с хорошими отражательными свойствами
VEGAPULS 63 можно монтировать также на патрубках
(ориентировочные размеры патрубков см. на рисунке ниже). В
этом случае конец патрубка должен быть гладким, без заусенцев
Втекающий продукт
Патрубок
