6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 62 • Profibus PA
36505-R
U-121123
– сохранение значения
•
Клавиша [->]:
– изменение представления измеренного значения
– перемещение по списку
– выбор позиции для редактирования
•
Клавиша [+]:
– изменение значения параметра
•
Клавиша [ESC]:
– отмена ввода
– возврат в меню уровнем выше
Прибор настраивается с помощью четырех клавиш и меню
на дисплее модуля индикации и настройки. Функции клавиш
показаны на рисунке выше. Через 10 минут после последнего
нажатия любой клавиши автоматически происходит возврат к
индикации измеренных значений. Введенные значения, не под-
твержденные нажатием [OK], будут потеряны.
6.3 Параметрирование
Путем соответствующего параметрирования устройство настра-
ивается на условия применения. Параметрирование выполняет-
ся через операционное меню.
Главное меню разделено на пять зон со следующими функциями:
Начальная установка: установка имени места измерения, вы-
бор измеряемой среды, применения и емкости, установка рабо-
чего диапазона, AI FB 1 Channel - пересчет - демпфирование
Дисплей: выбор языка, установки для индикации измеренных
значений, а также подсветки
Диагностика: сведения о статусе устройства, указатель пико-
вых значений, надежность измерения, AI FB 1- моделирование,
эхо-кривая
Доп. настройки: единицы устройства, память помех, линеа-
ризация, адрес датчика, PIN, дата/время, сброс, копирование
данных датчика
Инфо: имя устройства, версия аппаратного и программного обе-
спечения, дата заводской установки, особенности устройства
Для оптимального параметрирования датчика для данного
измерения необходимо, последовательно выбирая опции меню
"Начальная установка", ввести соответствующие значения пара-
метров. Порядок выполнения начальной установки описан ниже.
Жидкости и сыпучие продукты обладают разными отражатель-
ными свойствами. Создающие помехи факторы также различны:

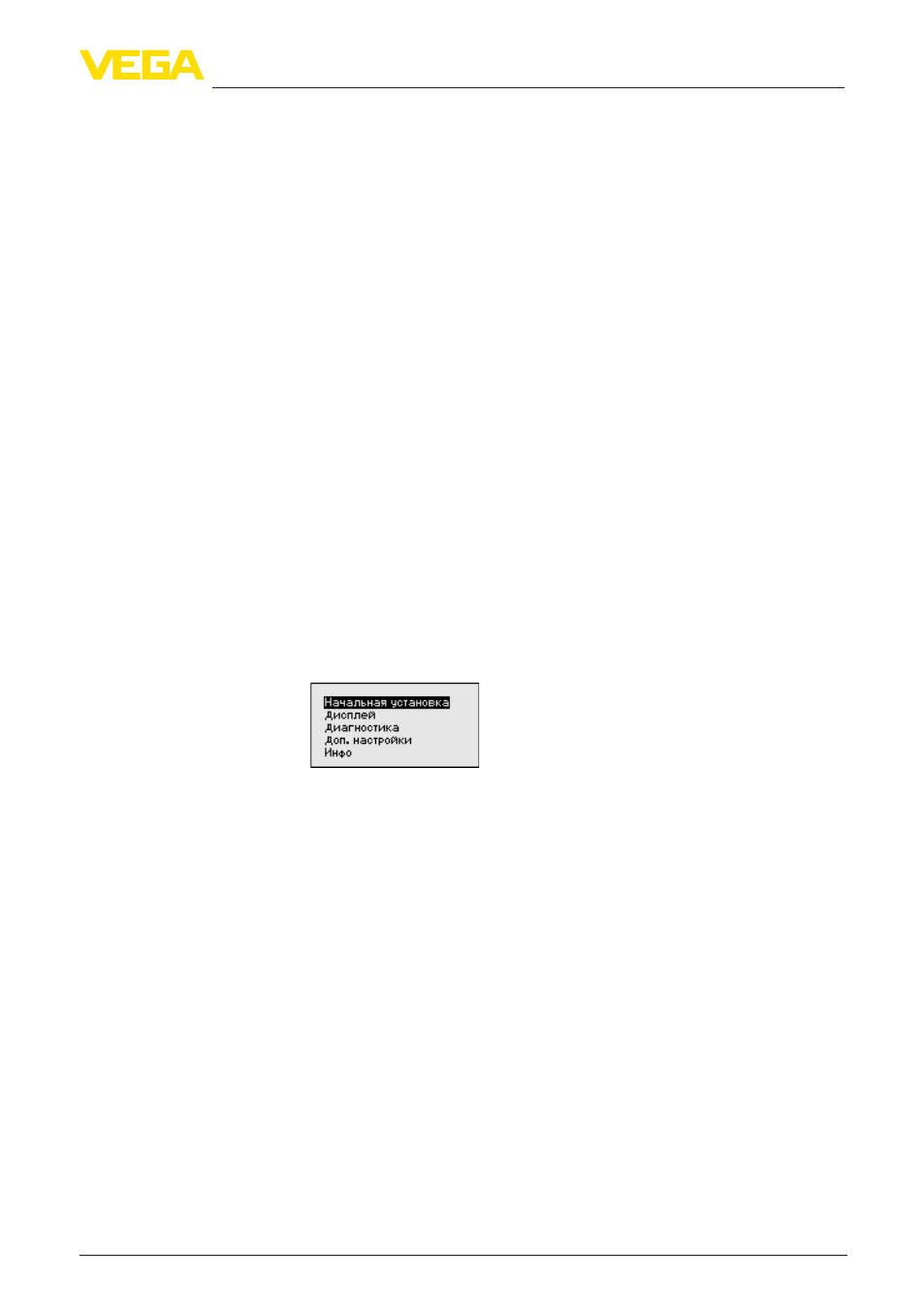

Система настройки
Главное меню
Начальная установка/
Среда
