20
4 Монтаж
VEGAPULS 62 • Profibus PA
36505-R
U-121123

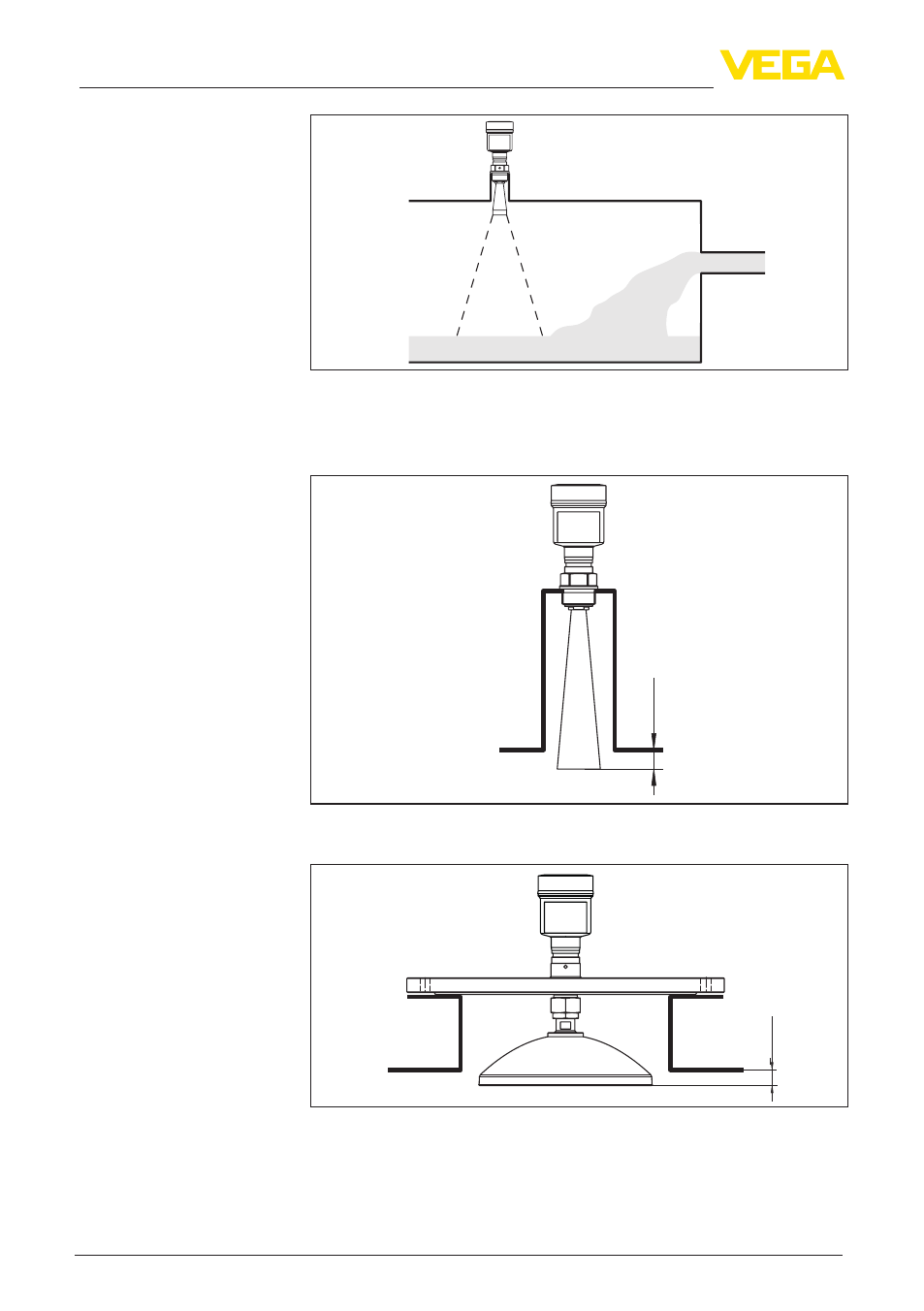

Рис. 10: Монтаж радарного датчика при втекающем продукте
Высота монтажного патрубка должна быть такой, чтобы край
антенны датчика немного выступал из патрубка.
ca. 10 mm
Рис. 11: Рекомендуемые размеры монтажного патрубка для прибора с
рупорной антенной
> 10 mm (0.39")
Рис. 12: Рекомендуемые размеры монтажного патрубка для прибора с
параболической антенной
При использовании поворотного крепления следует учитывать,
что расстояние между антенной и патрубком при наклоне со-
кращается. Это может привести к дополнительным ложным
Патрубок
