10 Приложение
VEGABAR 51 • 4 … 20 mA/HART
36713-R
U-130320
Элементы настройки
4 клавиши
Степень защиты
Ʋ не установлен в датчике
IP 20
Ʋ установлен в датчике без крышки IP 40
Материал
Ʋ Корпус
ABS
Ʋ Смотровое окошко
Полиэстровая пленка
Питание
Рабочее напряжение
Ʋ Устройство не-Ex
14 … 36 V DC
Ʋ Устройство Ex ia
14 … 30 V DC
Ʋ Устройство Ex-d
18 … 36 V DC
Рабочее напряжение - с подсветкой модуля индикации и настройки
Ʋ Устройство не-Ex
20 … 36 V DC
Ʋ Устройство Ex ia
20 … 30 V DC
Ʋ Устройство Ex-d
20 … 36 V DC
Допустимая остаточная пульсация
Ʋ < 100 Hz
U
ss
< 1 V
Ʋ 100 Hz … 10 kHz
U
ss
< 10 mV
Нагрузка
См. диаграмму
1000
750
500
250
14
18
16
20
22
24
26
28
30
32
34
36
Ω
V
4
1
2
3

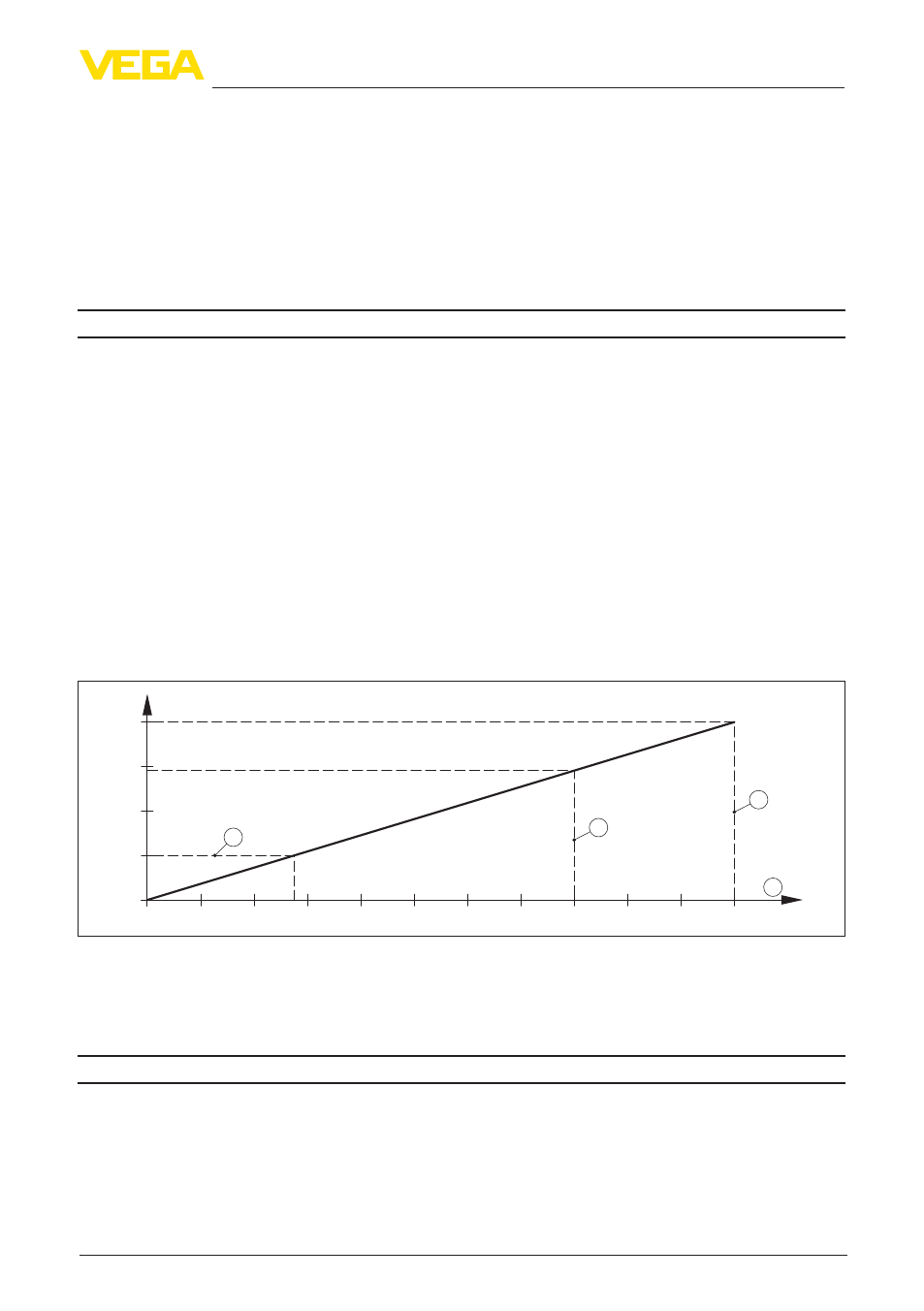

Рис. 29: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства Ex-ia
3 Предел напряжения (устройство не-Ex/устройство Ex d)
4 Рабочее напряжение
Защита
Степень защиты
Ʋ Стандартный корпус
IP 66/IP 67
18)
18)
Датчики с измерительным диапазоном на избыточное давление могут при погружении, например, в
воду перестать воспринимать давление окружающей среды. Это может привести к искажению изме-
ренных значений.
