53
10 Приложение
VEGABAR 51 • 4 … 20 mA/HART
36713-R
U-130320
Вес прибл.
0,8 … 8 кг (1.764 … 17.64 lbs), в зависимости от типа
присоединения
Выходная величина
Выходной сигнал
4 … 20 mA/HART
Выходные значения HART в соответствии со стандартом HART 5.0
Ʋ Primary Value
Давление
Ʋ Secondary Value
Температура
9)
Разрешающая способность сигнала
1,6 µA
Сигнал неисправности - токовый
выход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток
22 mA
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Исполненная Рекомендация NAMUR NE 43
Динамическая характеристика выхода
Время запуска прибл.
10 s
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

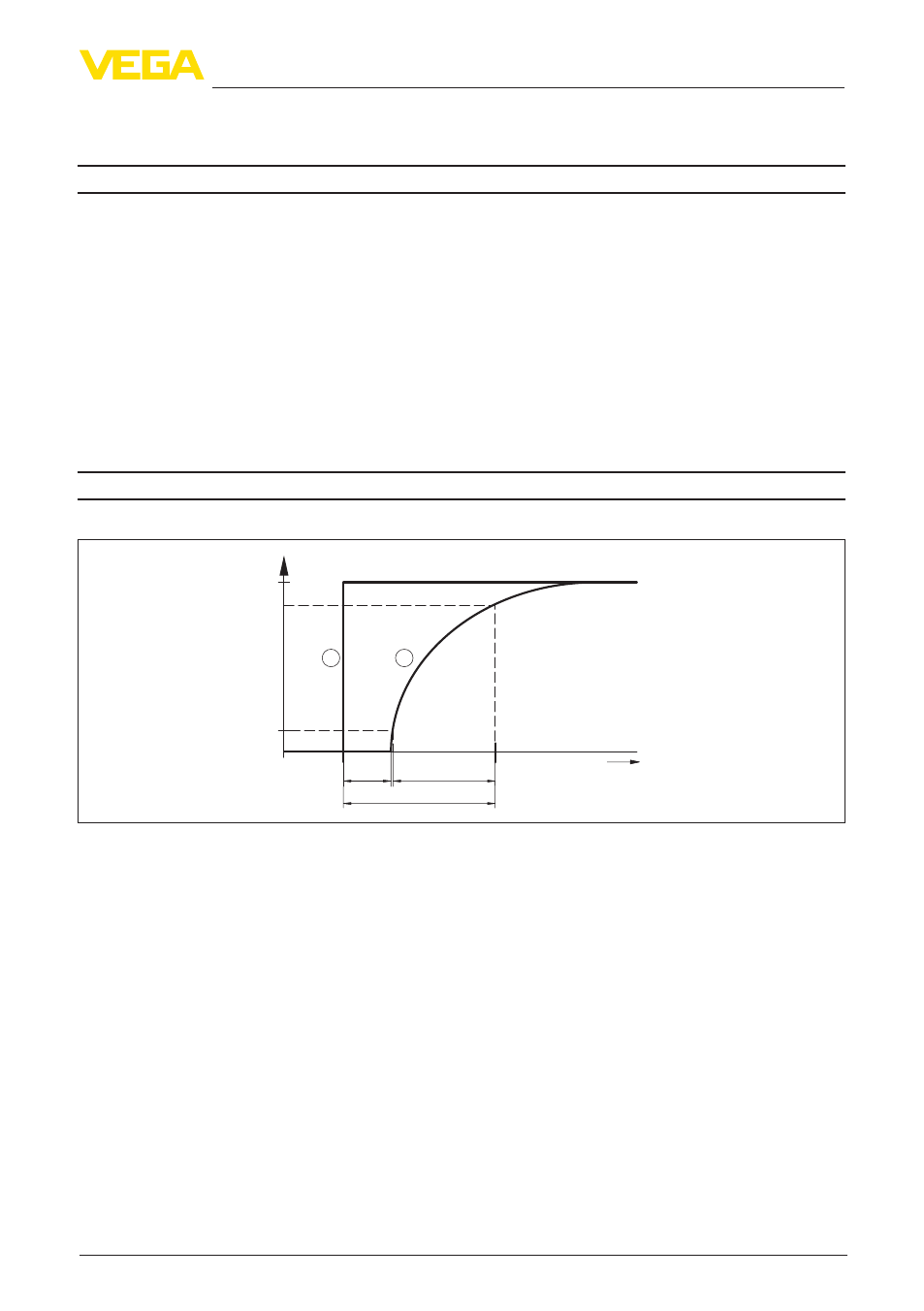

Рис. 27: Скачкообразное изменение параметров процесса, время нечувствительности t
T
, время
нарастания t
A
и время реакции на скачок t
S
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
≤ 150 ms
Время нарастания сигнала
≤ 100 ms (10 … 90 %)
Время реакции на скачок
≤ 250 ms (ti: 0 s, 10 … 90 %)
К этому нужно добавить время реакции изолирующей диафрагмы. Оно варьируется в
пределах от < 1 s для исполнений с компактной диафрагмой до нескольких секунд для
исполнений с капиллярами.
Пример: Фланцевая изолирующая диафрагма DN 80, силиконовое заполняющее масло KN
2.2, длина капилляра 10 м, диапазон измерения 1 bar
9)
В зависимости от устройства и присоединения к процессу, значение температуры может отличаться от
фактической температуры процесса.
