11 Приложение
VEGAPULS 62 с опускной трубой • Foundation Fieldbus
36510-R
U-121123

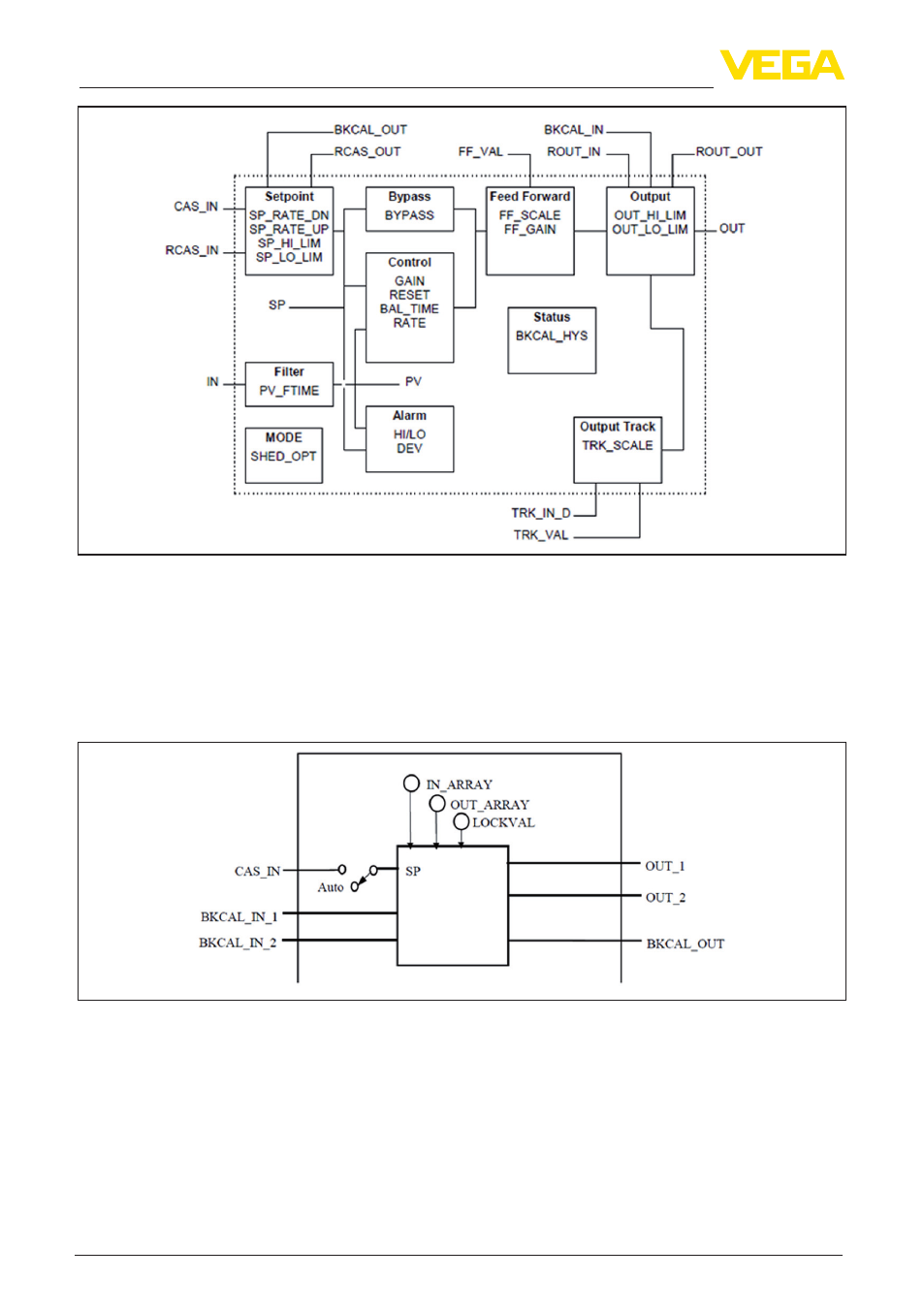

Рис. 31: Схема функционального блока PID Control
Функциональный блок распределителя выхода Output Splitter
Функциональный блок "Output Splitter" генерирует два управляющих выхода из одного входа.
Каждый выход является линейным отображением части входа. Реализуется функция об-
ратного счета, при этом функция линейного отображения используется обращенно. Каскади-
рование нескольких Output Splitter поддерживается интегрированной таблицей решений для
возможного комбинирования входов и выходов.
Рис. 32: Схема функционального блока Output Splitter
Функциональный блок характеризатора сигнала Signal Characterizer
Функциональный блок "Signal Characterizer" имеет два канала, чьи выходы связаны с соот-
ветствующим входом нелинейно. Нелинейная зависимость определяется поисковой табли-
цей со свободно выбираемыми парами x/y. Входной сигнал отображается на соответствую-
щем выходе, и функциональный блок может использоваться в регулирующем контуре или
тракте сигнала. Дополнительно оси функции могут быть обращены в канале 2, тогда блок
может использоваться также в обратном регулирующем контуре.
