Инструкция по эксплуатации VEGA VEGAPULS 62 (≥ 2.0.0 - ≥ 4.0.0) standpipe ver. Foundation Fieldbus
Страница 48
48
11 Приложение
VEGAPULS 62 с опускной трубой • Foundation Fieldbus
36510-R
U-121123
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продук-
та. Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4
2
1

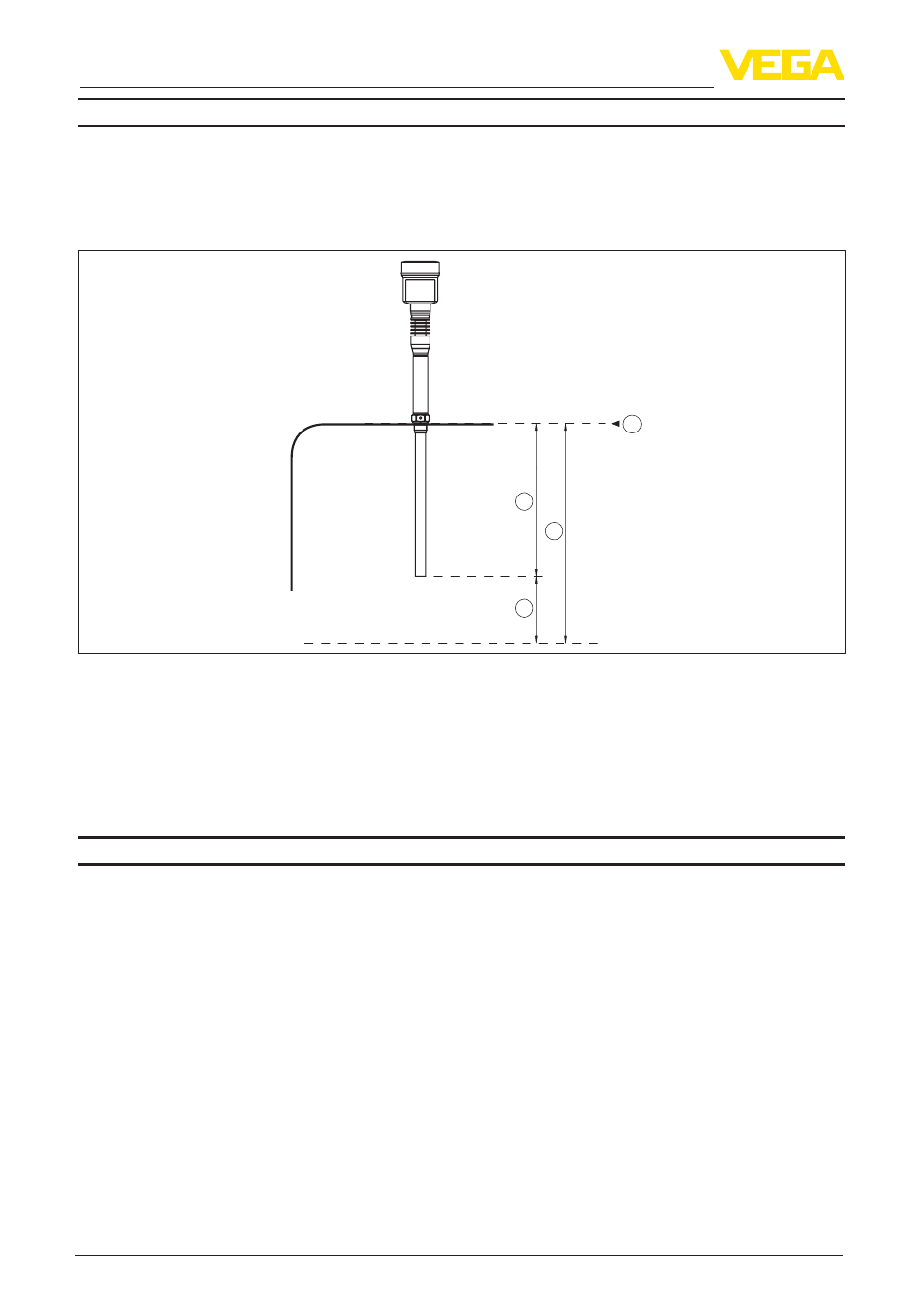

Рис. 26: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения
35 m (114.83 ft)
Полезный диапазон измерения
Соответствует длине опускной трубы.
1)
Выходная величина
Выход
Ʋ Сигнал
цифровой выходной сигнал, протокол Foundation
Fieldbus
Ʋ физический слой
по IEC 61158-2
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Channel Numbers
Ʋ Channel 1
Значение процесса
Ʋ Channel 8
Температура электроники
Ʋ Channel 9
Скорость счета
Скорость передачи
31,25 Кбит/с
Значение тока
1)
При длине опускной трубы при поставке с завода 5,85 м (19.19 ft)
