10 Приложение
VEGABAR 52 • Profibus PA
36719-R
U-130320
VEGABAR 52 с резьбовым присоединением для бумажной промышленности
M 44 x 1,25
SW 46 mm
( 1.81 ")
M 56 x 1,25 M 48 x 1,5
SW 60 mm
( 2.36 ")
SW 50 mm
( 1.97 ")
DG
BA/BB BE
21 mm (0.83"
)
52 mm (2.05"
)
21 mm (0.83"
)
52 mm (2.05"
)
56 mm (2.21"
)
103 mm (4.06"
)
125 mm (2.92"
)
ø 40 mm
(1.58")

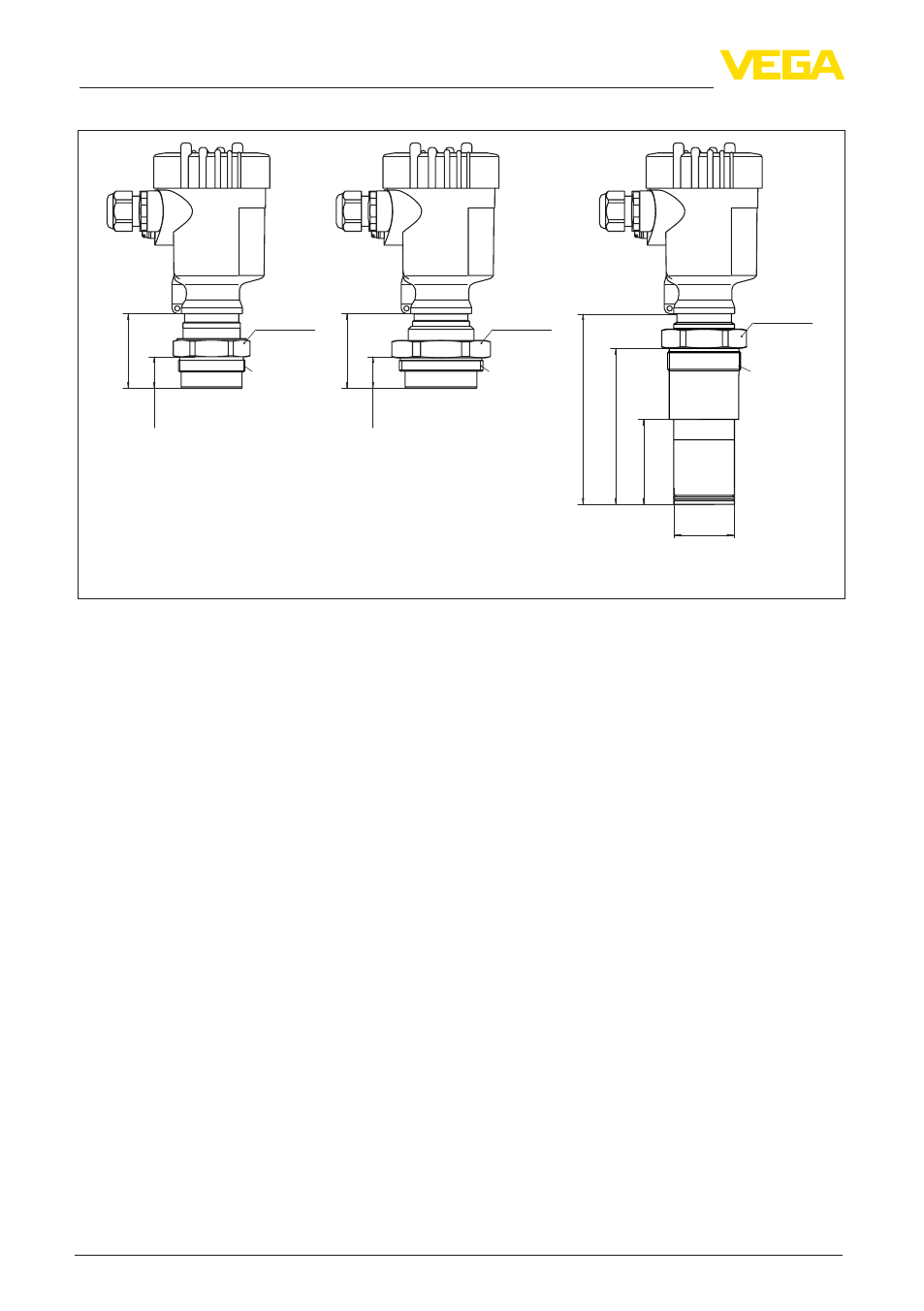

Рис. 47: VEGABAR 52 с резьбовым присоединением для бумажной промышленности: BA/BB = M44 x 1,25,
BE = M56 x 1,25, DG = M48 x 1,25 с тубусом D 40 мм
