23
5 Подключение к источнику питания
VEGABAR 52 • Profibus PA
36719-R
U-130320
1
1 2

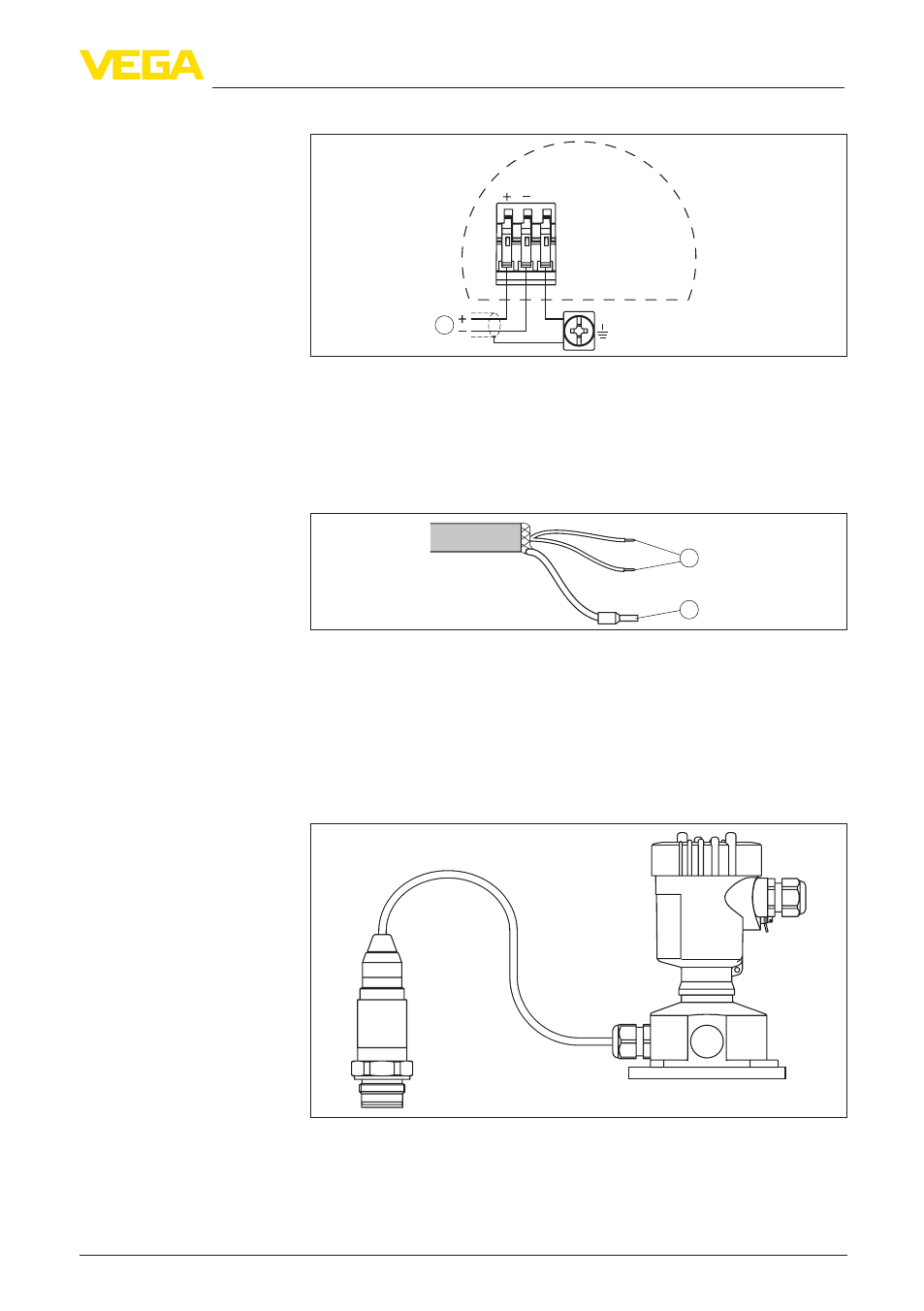

Рис. 16: Схема подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 17: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
5.7 Схема подключения выносного корпуса
при исполнении IP 68
Рис. 18: VEGABAR 52 в исполнении IP 68, 25 bar, с осевым выводом
кабеля и выносным корпусом
Схема подключения
Назначение прово-
дов соединительного
кабеля
Общий обзор
