11 Приложение
VEGAPULS 68 • Profibus PA
36537-R
U-121123
Код состояния
Описание по норме
Profibus
Возможные причины
0 x 89
good (non-cascade) -
active advisory alarm - low
limited
Lo-Alarm
0 x 8a
good (non-cascade)
- active advisory alarm -
high limited
Hi-Alarm
0 x 8d
good (non-cascade) -
active critical alarm - low
limited
Lo-Lo-Alarm
0 x 8e
good (non-cascade) -
active critical alarm - high
limited
Hi-Hi-Alarm
11.3 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загру
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm (3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1
2
ø 79 mm
(3.31")

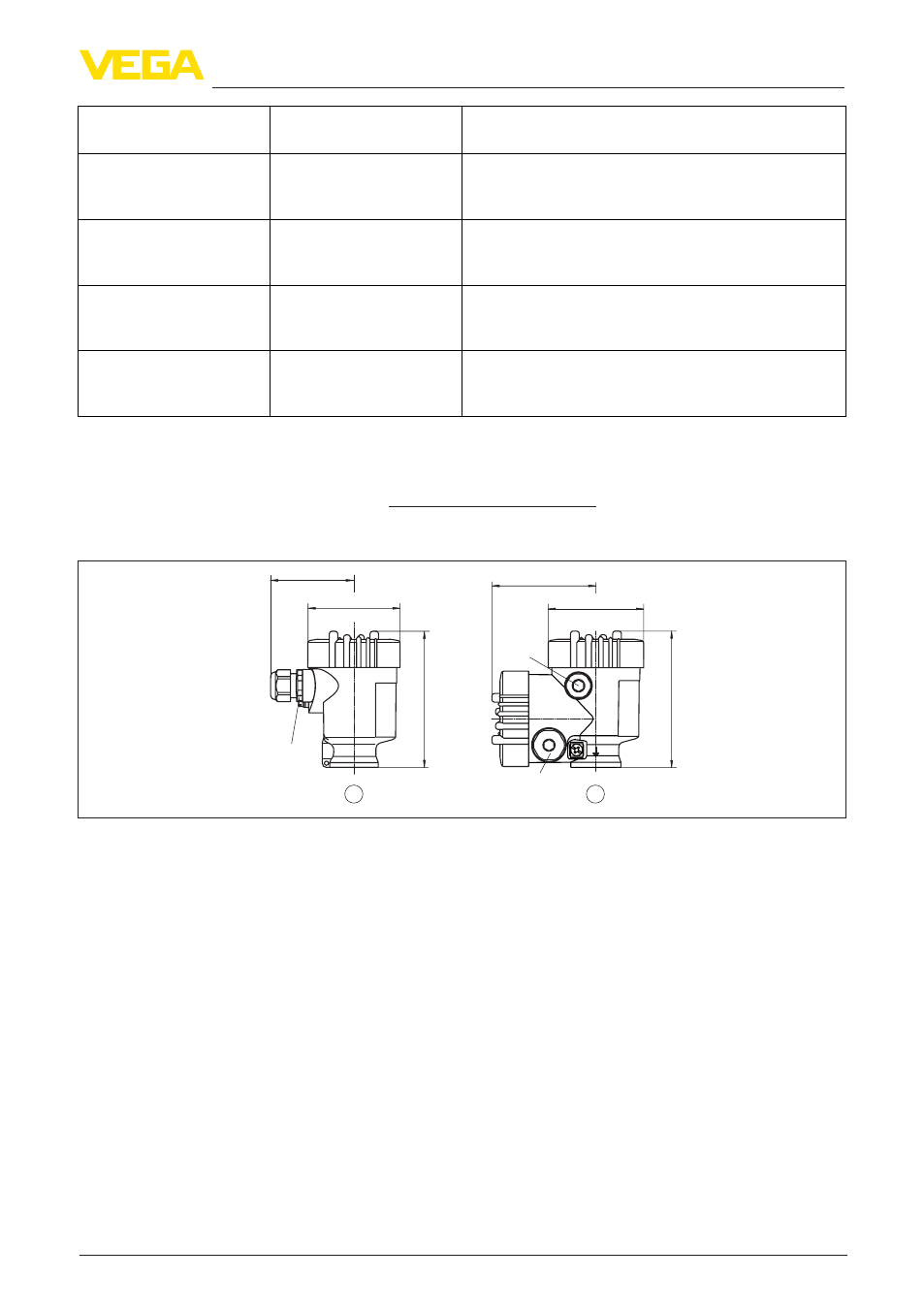

Рис. 58: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
