4 Монтаж
VEGAPULS 68 • Profibus PA
36537-R
U-121123
Расстоя-
ние d (m)
2°
4°
6°
8°
10°
60
2,1
4,2
6,3
8,4
10,6
65
2,3
4,5
6,8
9,1
11,5
70
2,4
4,9
7,4
9,8
12,3
75
2,6
5,2
7,9
1,0
13
Пример:
В емкости высотой 20 м датчик смонтирован на расстоянии 1,4 м
от середины емкости.
По таблице можно определить требуемый угол наклона: 4°.
Для установки угла наклона посредством поворотного крепле-
ния выполнить следующее:
1. Гаечным ключом (SW 13) ослабить зажимный винт на пово-
ротном креплении.
2. Сориентировать датчик, проверит угол наклона.
Информация:
Макс. угол наклона поворотного крепления составляет прибл.
15°.
3. Снова затянуть зажимный винт (макс. момент затяжки
20 Нм).
Информация:
Винты с внутренним шестигранником ослаблять нельзя.
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхосигналы,
которые накладываются на полезный эхосигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения радарного сигнала до поверхности про-
дукта, по возможности, не оказывалось указанных препятствий.
Если в емкости имеются внутренние конструкции, при началь-
ной установке необходимо создать память помех.
Ложные эхосигналы от больших стоек и подпорок в емкости
можно ослабить с помощью установленных над этими конструк-
циями маленьких наклонных экранов из листового металла,
которые будут рассеивать радарные сигналы и тем самым
предотвращать зеркальное ложное отражение.

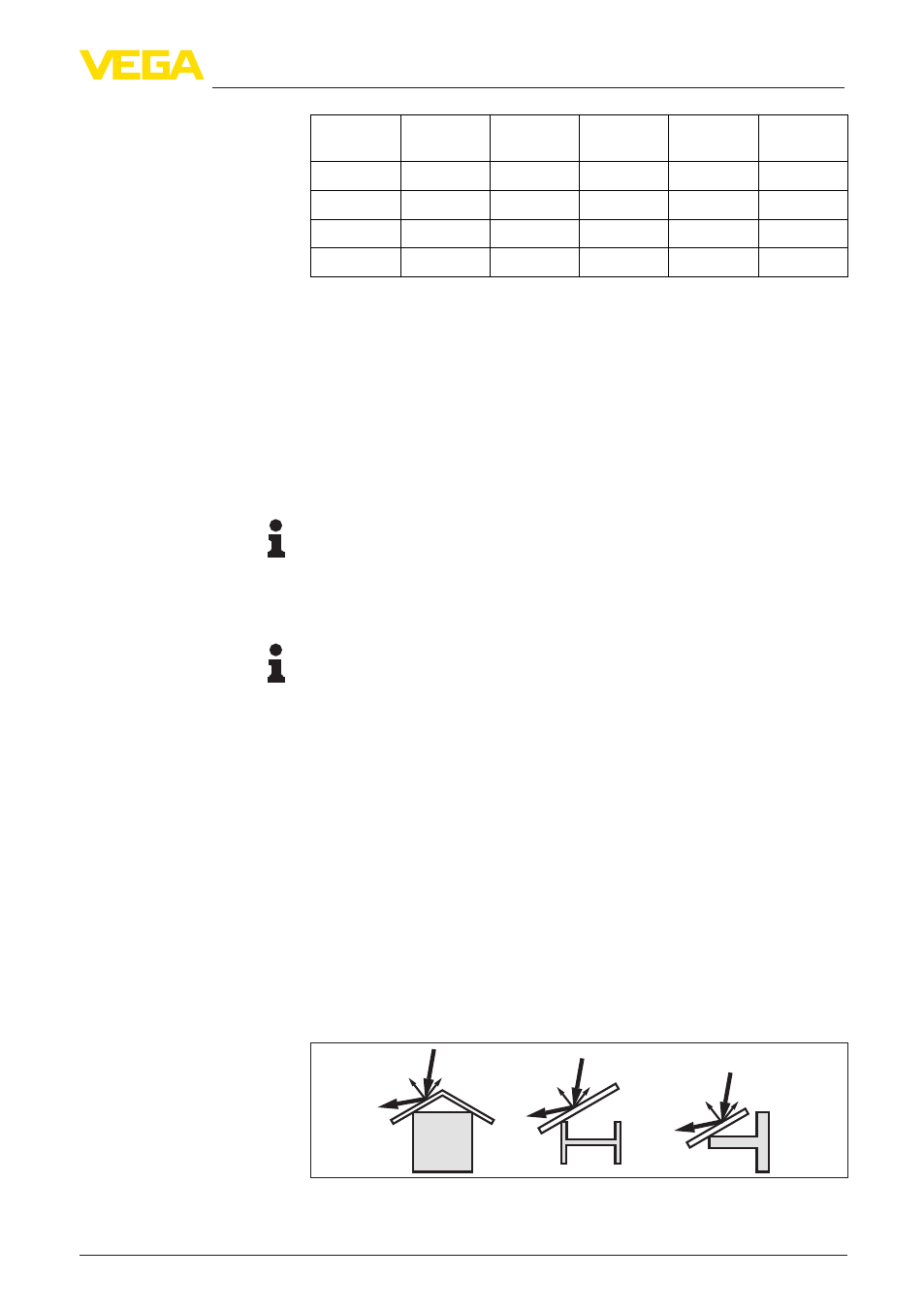

Рис. 18: Отражатели над конструкциями в емкости
Конструкции в емкости
