11 Приложение
VEGAPULS 61 • 4 … 20 mA/HART - четырехпроводный
36500-R
U-121123
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2 3

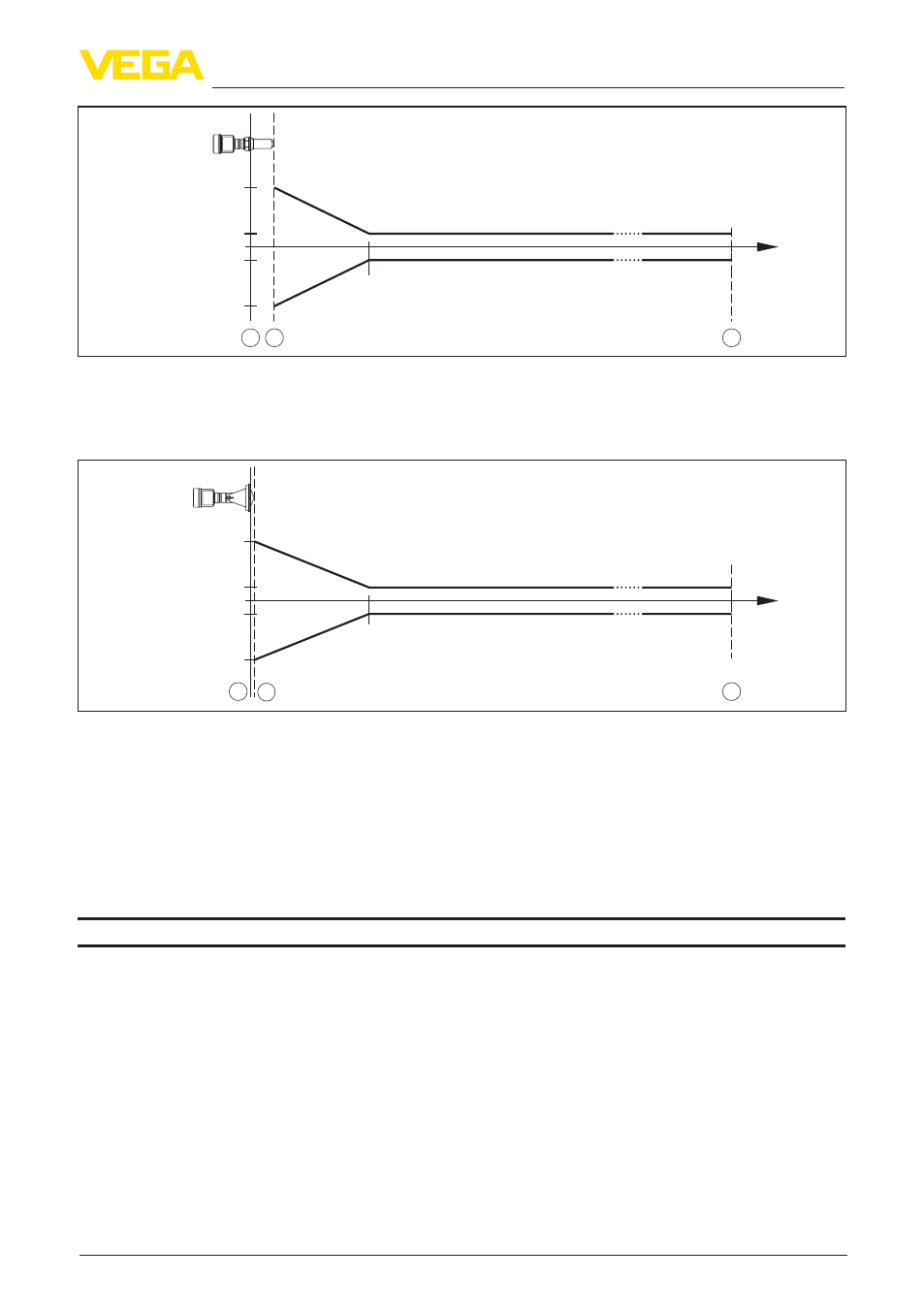

Рис. 51: Погрешность измерения при эталонных условиях - герметизированная антенная система
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2 3
Рис. 52: Погрешность измерения при эталонных условиях - пластиковая рупорная антенна
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость ≤ ±1 mm
Погрешность измерения на сыпучих
продуктах
Значения в сильной степени зависят от условий
применения. Обязательные данные поэтому невоз-
можны.
Величины, влияющие на точность измерения
Данные действительны для сигнала HART и токового выхода
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие сильных высокочастотных
электромагнитных полей в пределах
EN 61326
< ±50 mm
Данные действительны дополнительно для токового выхода
Температурный дрейф (токовый вы-
ход)
±0,03 %/10 K относительно интервала 16 mA или
max. ±0,3 %
