31

5 Подключение к источнику питания

VEGAPULS 61 • 4 … 20 mA/HART - четырехпроводный

36500-R

U-121123

10. Снова установить модуль индикации и настройки, если он

имеется.

11. Завинтить крышку корпуса.
Электрическое подключение выполнено.

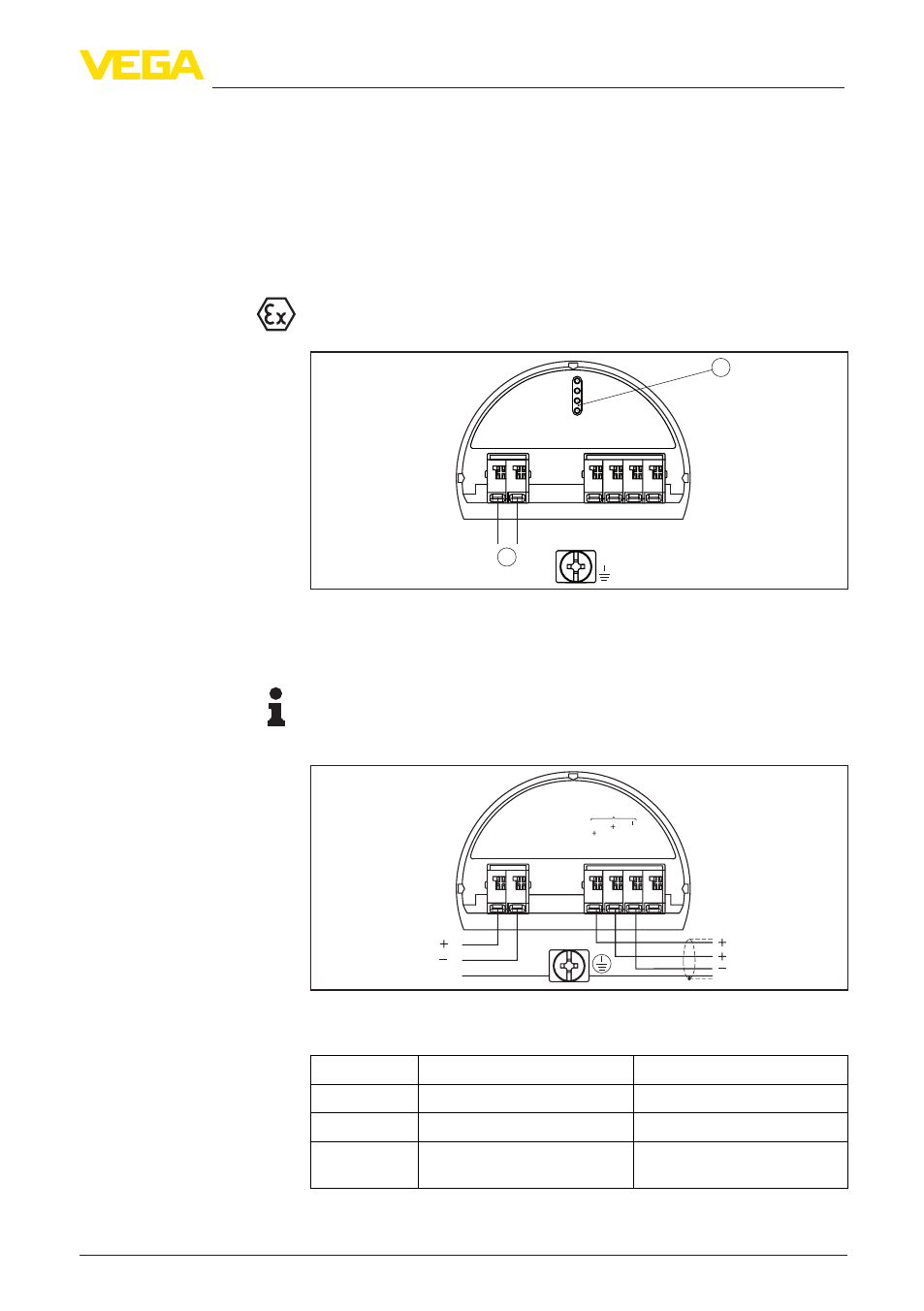

5.3 Схема подключения (двухкамерный

корпус)

Рисунки ниже действительны для исполнения без взрывозащи-

ты, а также для исполнения Ex-d.

5 6 7 8

4...20mA

2

1

2

+

( )

(-)

1

Рис. 25: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения

2 Для модуля индикации и настройки или интерфейсного адаптера

Информация:

Подключение выносного блока индикации и настройки при этом

двухкамерном корпусе невозможно.

power supply

4...20mA

active

passive

commo

n

IS GN

D

5

1

/L

/N

PE

2

+

( )

(-)

6 7

8

Рис. 26: Отсек подключения в двухкамерном корпусе в случае сетевого

напряжения

Клемма

Функция

Полярность

1

Питание

+/L

2

Питание

-/N

5

Выход 4 … 20 mA (актив-

ный)

+

Отсек электроники

Отсек подключения в

случае сетевого напря-

жения
