1

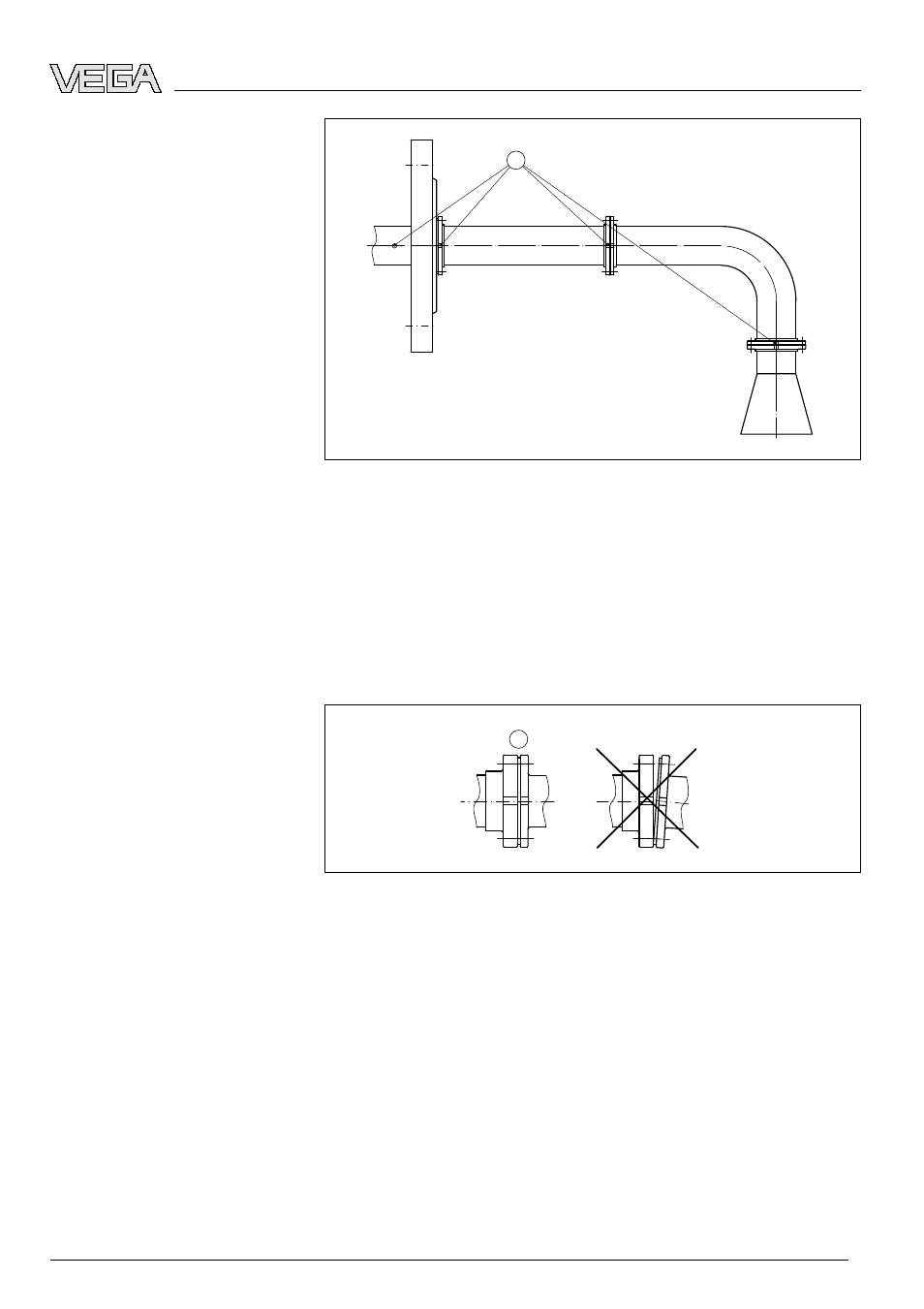

Положение меток поляризации
1
Метки плоскости поляризации
3 Отдельные части удлинения, начиная с антенны и
заканчивая верхней частью, закрепить входящими в
комплект винтами
4 Все части должны соединяться без зазоров
5 Затянуть винты в крестообразном порядке, момент
затяжки max. 2,5 Нм (1.844 lbf ft)
1
Соединение после затяжки винтов
1
Правильный монтаж без зазоров
Монтаж выполнен.
3.5 Контроль монтажа
Изогнутые, многосекционные или неправильно
смонтированные удлинения антенны могут вызывать
ложные отраженные сигналы на близком расстоянии,
влияющие на нажедность измерения. Поэтому
рекомендуется после выполнения монтажа еще раз
проверить его правильность. Первый шаг - визуальный
контроль зазоров и совпадения меток поляризации. Ложные эхо-сигналы из-за
удлинения антенны
Удлинение антенны • для VEGAPULS 66 9
Монтаж
34195
-
RU
-080123
