Монтаж
3.1
Подготовка к монтажу
Заводская калибровка радарного датчика согласована с
удлинением антенны данного датчика. Для обеспечения
надежности измерения важно, чтобы датчик
устанавливался с предназначенным для него удлинением
антенны. Поэтому части антенны обозначены серийным
номером данного датчика.
Примечание:
Следует проверить соответствие датчика и удлинения
антенны. Использование датчика с несоответствующим
удлинением антенны ухудшает точность измерения.
Электромагнитные радарные сигналы являются
поляризованными, т. е. направленными в определенной
плоскости. В случае изогнутого удлинения антенны
плоскость поляризации должна быть ориентирована
соответственно изгибу. Метки поляризации на датчике и
частях антенны позволяют легко выполнить правильную
ориентацию.
В случае очень больших удлинений антенны или сильных
механических нагрузок необходимо обеспечить
компенсацию механической нагрузки антенной системы.
1

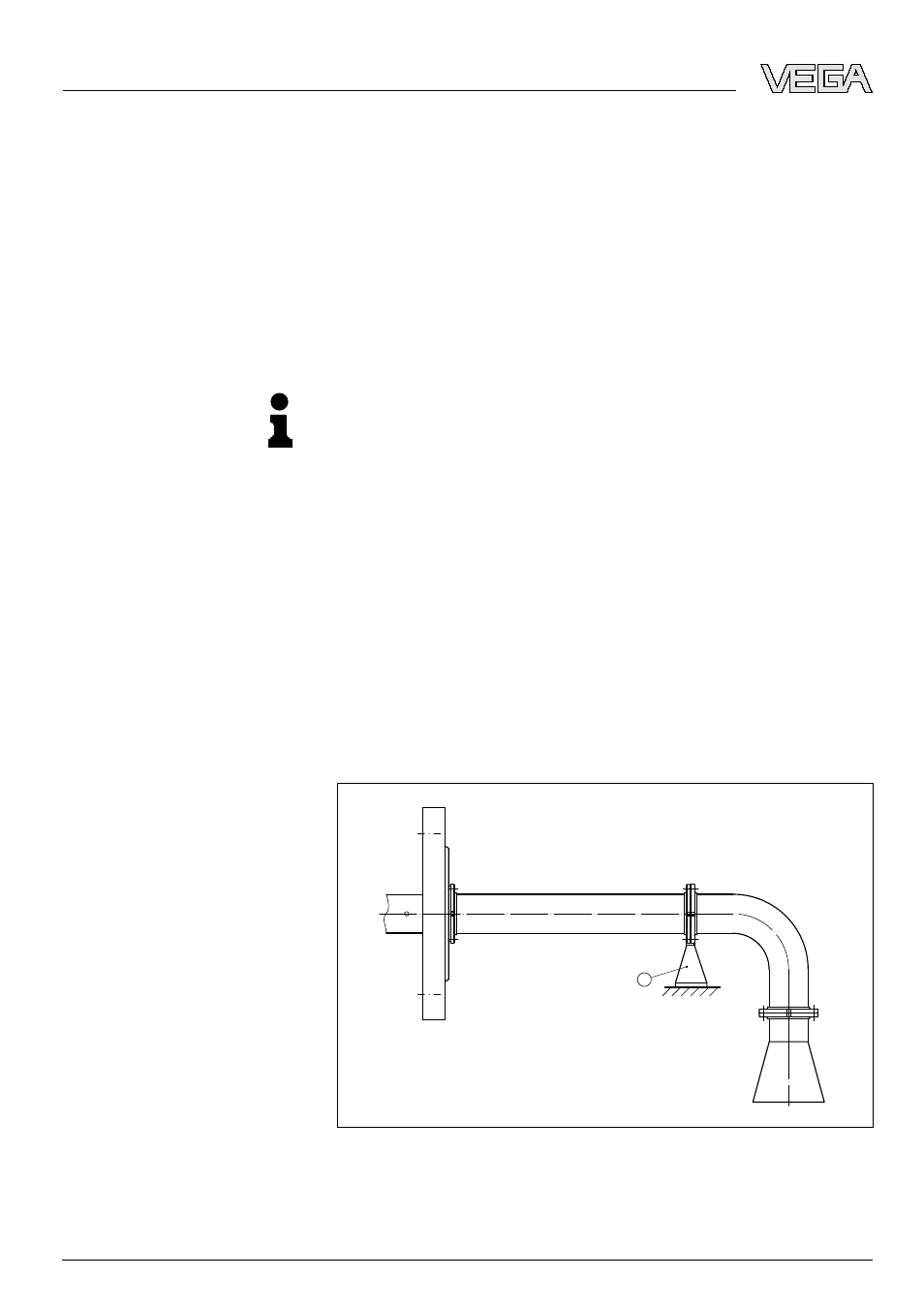

Компенсация механических нагрузок путем
подпорки
1
Подпорка
Назначение
Плоскость поляризации
Подпорка
6
Удлинение антенны • для VEGAPULS 66
Монтаж
