9
3 Описание изделия
VEGABAR 66 • Foundation Fieldbus
36740-R
U-130320
2
1
13
10
5
4
3
6
7
8
9
11
12
14

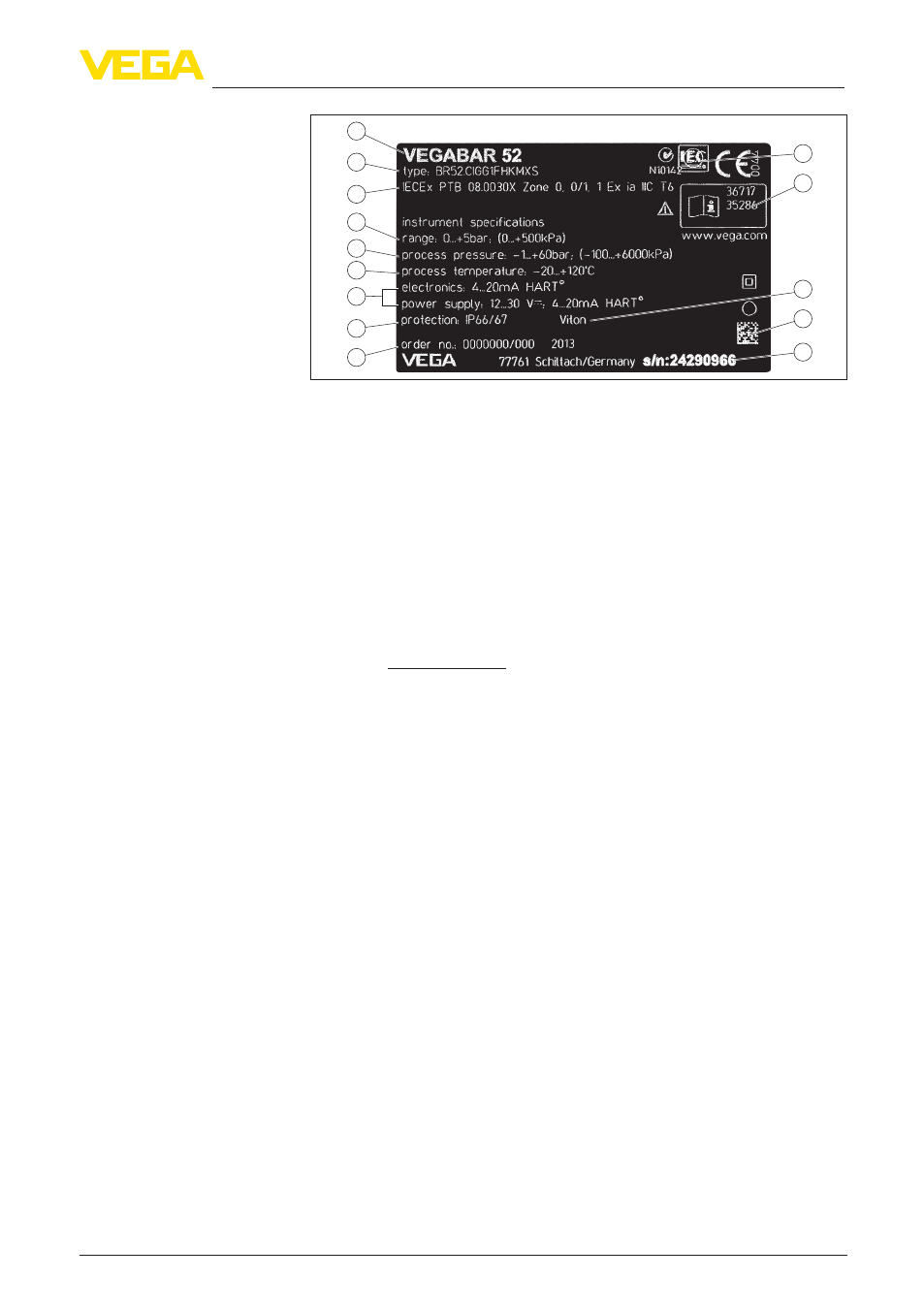

Рис. 2: Данные на типовом шильдике (пример)
1 Тип устройства
2 Код изделия
3 Разрешения
4 Электроника
5 Степень защиты
6 Диапазон измерения
7 Температура и давление процесса, давление процесса
8 Материал контактирующих деталей
9 Версия аппаратного и программного обеспечения
10 Номер заказа
11 Серийный номер устройства
12 Идент. номера документации
На сайте www.vega.com через меню "VEGA Tools" и "serial number
search" по серийному номеру можно узнать спецификацию
устройства при его поставке. Серийный номер также находится
внутри устройства.
3.2 Принцип работы
Подвесной преобразователь давления VEGABAR 66
предназначен для измерения уровня в колодцах, бассейнах, и
открытых в атмосферу емкостях.
На закрытых емкостях под вакуумом применим прибор с
диапазоном измерения абсолютного давления.
Измерительная ячейка CERTEC ® имеет прочную, в том числе,
в зависимости от присоединения, установленную заподлицо
износостойкую керамическую мембрану. Под действием
давления процесса на керамическую мембрану изменяется
емкость измерительной ячейки. Это изменение преобразуется в
соответствующий выходной сигнал и выдается как измеренное
значение.
Измерительная ячейка CERTEC
® дополнительно оснащена
температурным датчиком. Значение температуры может
индицироваться на модуле индикации и настройки и, у
цифровых исполнений, передаваться через выход сигнала.
Измерительная ячейка CERTEC ® стандартно имеет одно
утопленное боковое уплотнение.
Область применения
Принцип действия
Принцип уплотнения
