10 Приложение
VEGABAR 66 • Foundation Fieldbus
36740-R
U-130320

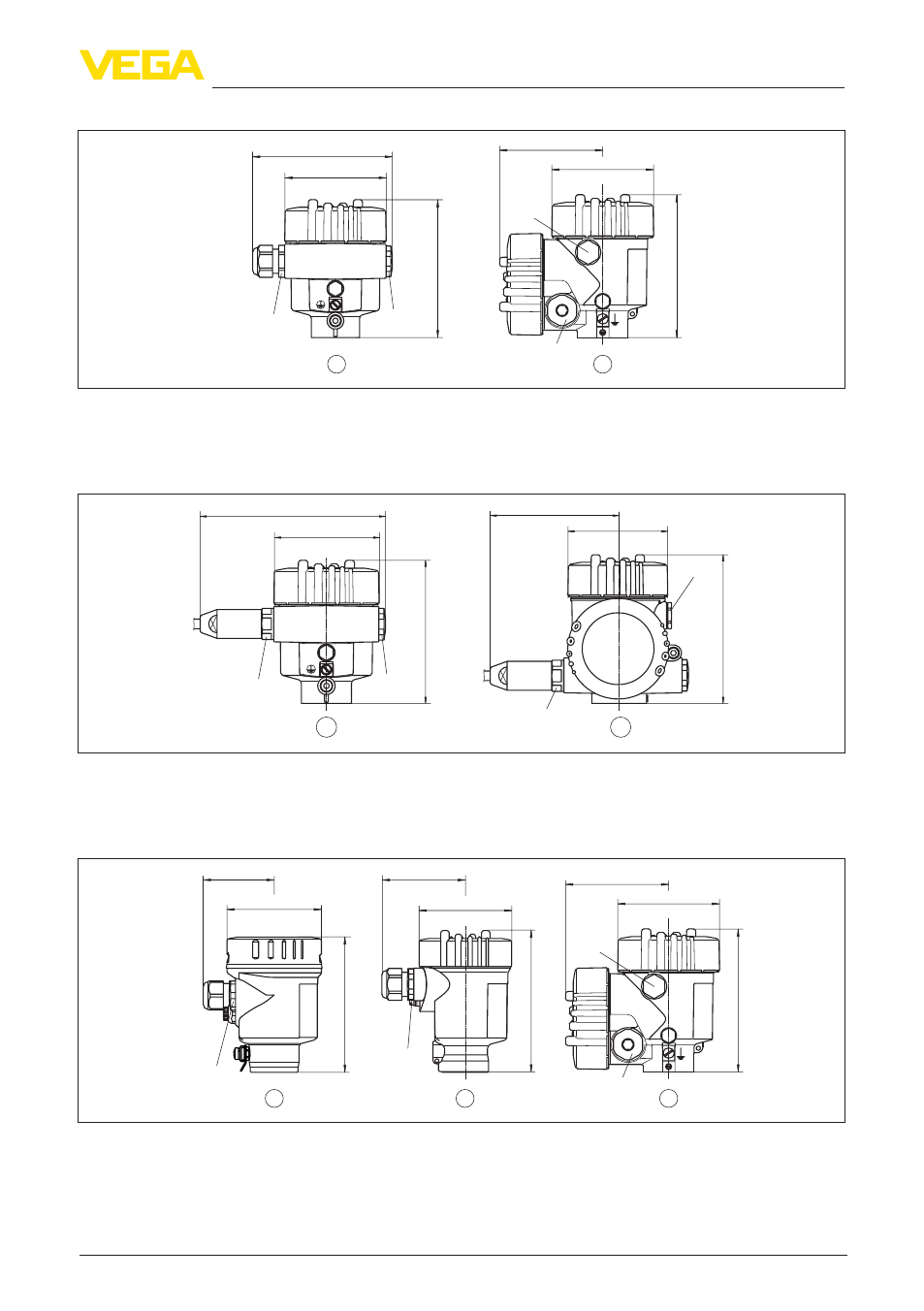

Алюминиевый корпус
2 1
ø 86 mm (3.39")
~ 116 mm (4.57")
116 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 86 mm
(3.39")
120 mm (4.72"
)
M20x1,5/
½ NPT
1 Однокамерное исполнение
2 Двухкамерное исполнение
Алюминиевый корпус со степенью защиты IP 66/IP 68, 1 bar
120 mm (4.72"
)
~ 105 mm (4.13")
116 mm (4.57"
)
~ 150 mm (5.91")
ø 84 mm (3.31")
ø 84 mm
(3.31")
M20x1,5/
½ NPT
M16x1,5
2
M20x1,5 M20x1,5
1
1 Однокамерное исполнение
2 Двухкамерное исполнение
Корпус из нержавеющей стали
~ 69 mm
(2.72")
ø 79 mm
(3.11")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 87 mm (3.43")
ø 86 mm
(3.39")
120 mm (4.72"
)
M20x1,5/
½ NPT
M16x1,5
3 2 1
1 Однокамерное исполнение (электрополированный)
2 Однокамерное исполнение (точное литье)
2 Двухкамерное исполнение (точное литье)
