58
7 Начальная установка с помощью PACTware
SOLITRAC 31 • 4 … 20 mA/HART - четырехпроводный
40090-R
U-130731
7 Начальная установка с помощью
PACTware
7.1 Подключение ПК
2
1
3

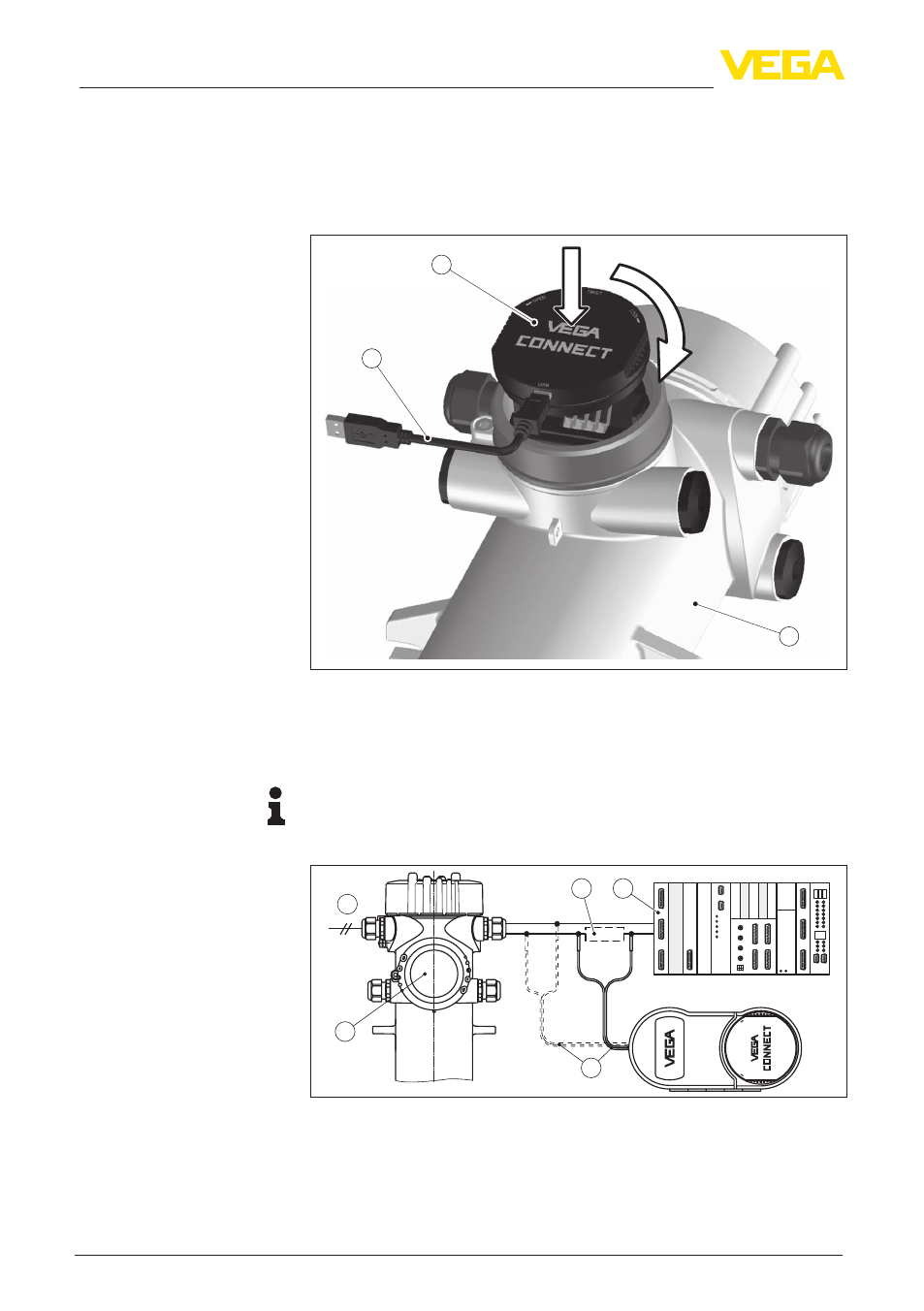

Рис. 18: Подключение ПК через интерфейсный адаптер прямо к датчику
1 Кабель USB к ПК
2 Интерфейсный адаптер VEGACONNECT 4
3 ">Датчик
Информация:
Интерфейсный адаптер VEGACONNECT 3 не может быть
подключен к этому датчику.
1
5
2
4
3
OPEN
TWIST
USB
LO
CK
Рис. 19: Подключение ПК к сигнальному кабелю через HART
1 SOLITRAC 31
2 Сопротивление HART 250 Ω (дополнительно, в зависимости от
Через интерфейсный
адаптер прямо к дат-
чику
Подключение через
HART
