Инструкция по эксплуатации VEGA SOLITRAC 31 4 … 20 mA_HART - four-wire
Страница 24
24
5 Подключение к источнику питания
SOLITRAC 31 • 4 … 20 mA/HART - четырехпроводный
40090-R
U-130731
Устройства с искробезопасным токовым выходом
Подробную информацию о взрывозащищенных исполнениях
(Ex-ia, Ex-d) см. в специальных Указаниях по безопасности,
которые входят в комплект поставки каждого устройства во
взрывозащищенном исполнении.
1
1
24
/L
/N
PE
56
22
11
12
21
22
19
20
18
17
14
13
16
15
12
2
5
1
3
4
6
7
8

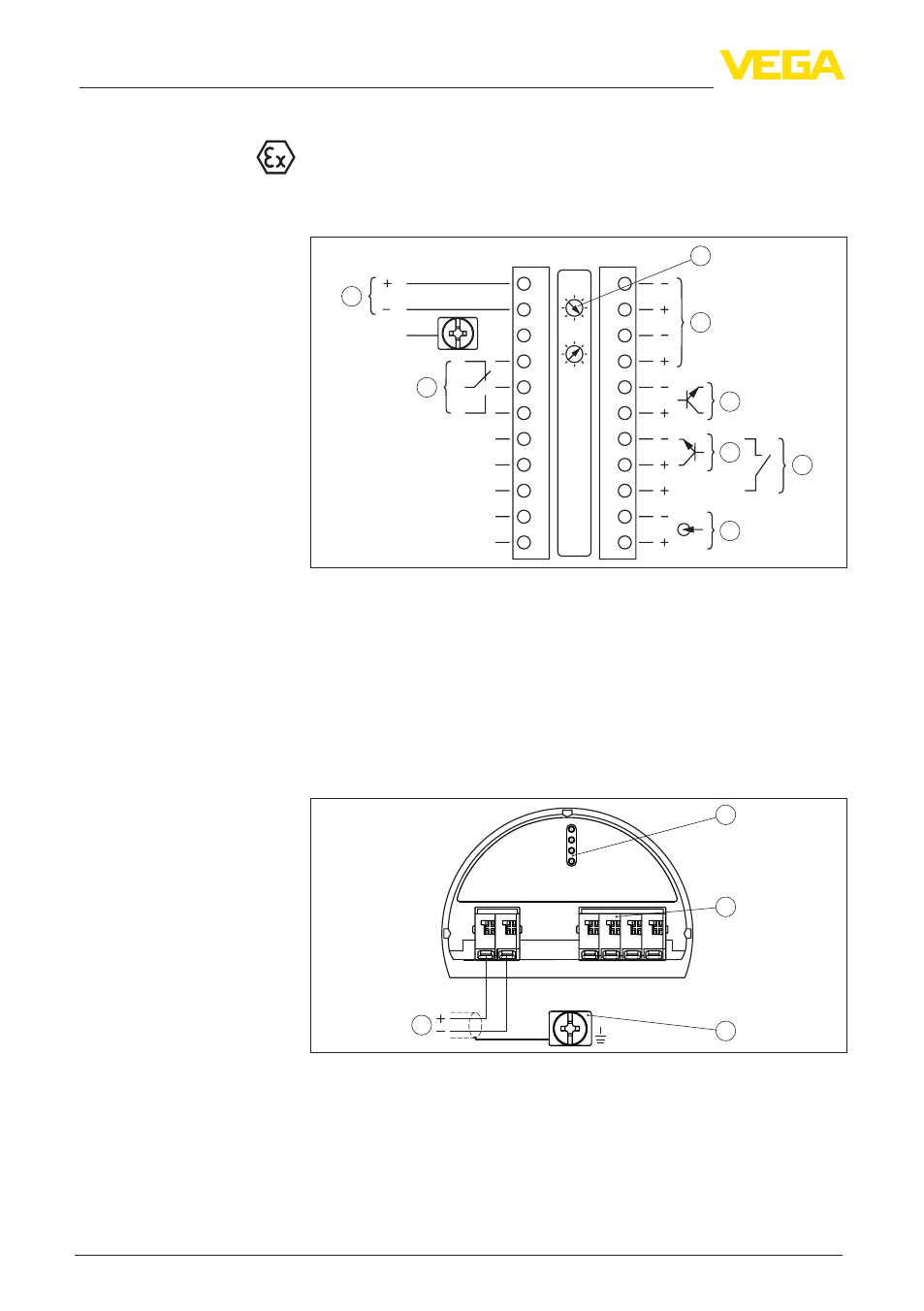

Рис. 13: Отсек электроники и подключения (Ex d) у устройств с
искробезопасным токовым выходом
1 Питание
2 Релейный выход
3 Вход сигнала 4 … 20 mA
4 Переключающий вход для NPN-транзистора
5 Переключающий вход "сухой контакт"
6 Транзисторный выход
7 Интерфейс для связи между датчиками (MGC)
8 Установка шинного адреса для связи между датчиками (MGC)
4)
5 6 7 8
2
3
4
1
2
+
( )
(-)
1
Рис. 14: Отсек настройки и подключения (Ex ia) у устройств с
искробезопасным токовым выходом
1 Соединительные клеммы для искробезопасного выхода сигнала
8/16 mA/HART многоточечного активного (не для исполнений Ex-d)
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Клеммы для подключения выносного устройства индикации и
Отсек электроники и
подключения (устрой-
ства с искробезопас-
ным токовым выходом)
Отсек настройки и под-
ключения (устройства
с искробезопасным
токовым выходом)
4)
MGC = Multi Gauge Communication (многодатчиковая связь)
