4
Монтаж
4
.1
Общие указания
Чтобы поплавок не ударялся о стенки емкости, он может
перемещаться только в вертикальном направлении.
Для этого нужно установить два тонких вертикальных стержня
или вертикально натянутых провода на расстоянии 306 мм (12 in)
друг от друга и провести их через отверстия в поплавковой
пластине.

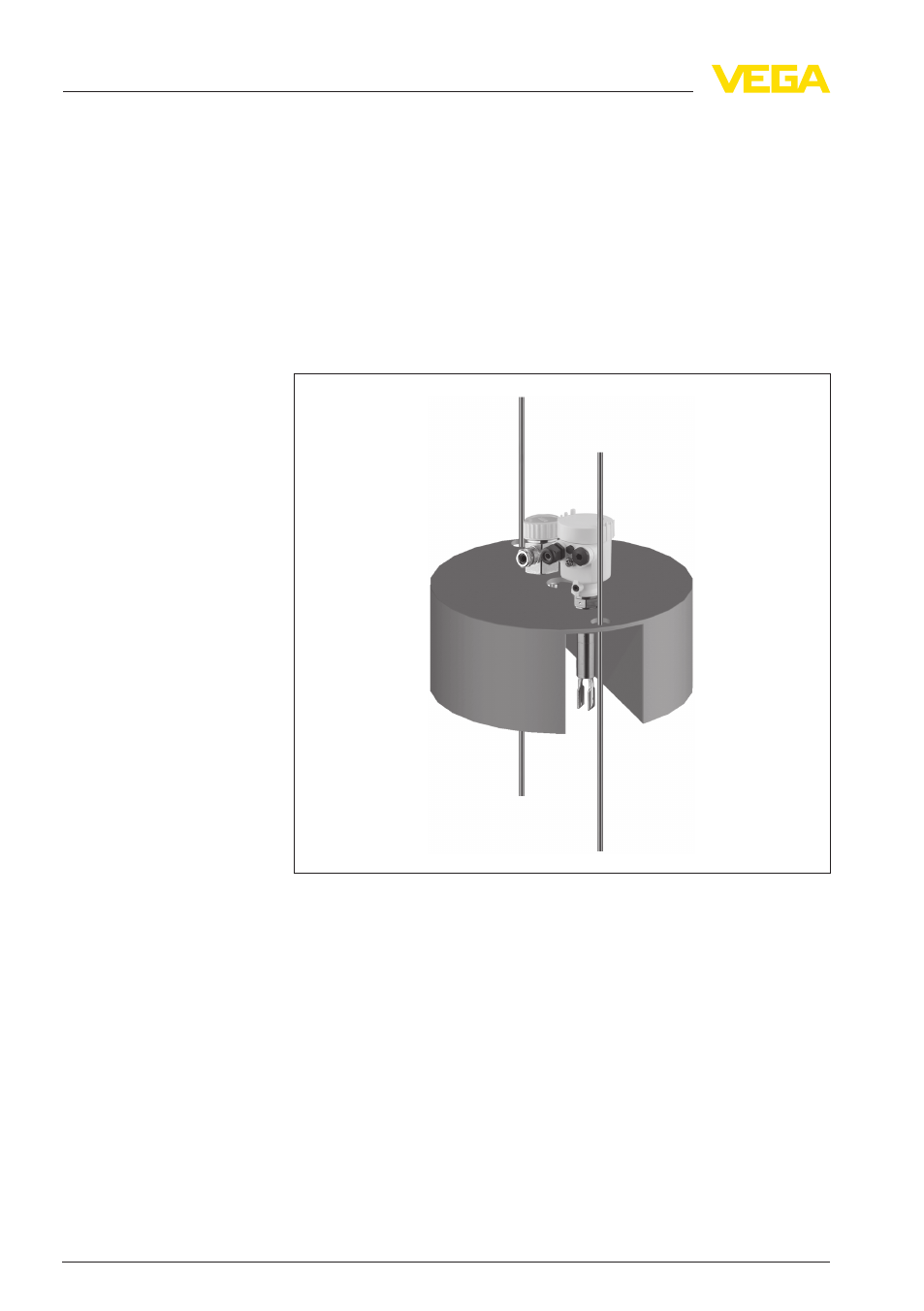

Рис. 3: Направляющие поплавка
Соединительный кабель может повлиять на положение
измерительной системы при ее плавании, что приведет к ошибке
сигнализации.
Поэтому рекомендуется использовать наиболее легкий гибкий
соединительный кабель и закреплять его в компенсационном
держателе. В случае значительных колебаний уровня лучше
использовать легкий спиральный кабель.
Волнение продукта может влиять на измерение. Для
предотвращения колебаний измеренного значения в этом случае
рекомендуется использовать устройство формирования сигнала
с устанавливаемым временем интеграции.
Направляющие
Соединительный ка-
бель
Движения продукта
8
Поплавок для обнаружения нефти/воды • Для VEGASWING 63 и EL 3
4
Монтаж
36676
-RU
-120302
