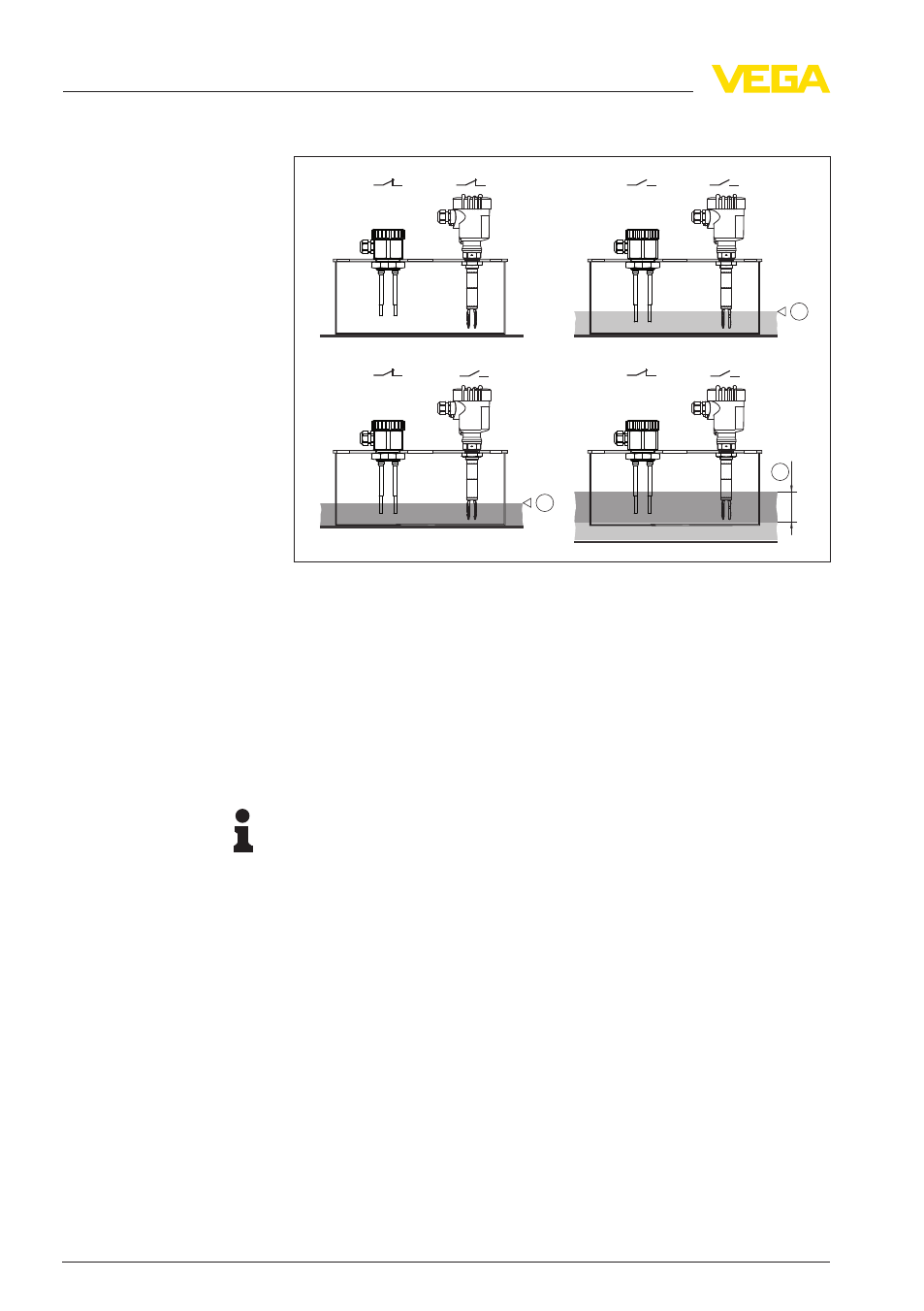

Рис. 4: Состояния переключения измерительной установки
A
Жидкость отсутствует
B
Вода > 25 мм (> 1 in)
C
Нефть > 25 мм (> 1 in)
D
Слой нефти на воде, толщина слоя > 50 мм (> 2 in)
1
Высота жидкости - вода > 25 мм (> 1 in)
2
Высота жидкости - нефть > 25 мм (> 1 in)
3
Толщина слоя нефти > 50 мм (> 2 in)
Примечание:
Следует учитывать, что для обеспечения надежного
обнаружения воды, срабатывание кондуктивного зонда при
покрытии водой происходит чуть раньше (предотвращение
ложных тревожных сигналов).
Сигнализатор уровня VEGASWING 63 должен работать в
режиме A (защита от переполнения).
Переключатель чувствительности у VEGASWING 63 должен быть
установлен на плотность 0,7 г/см
3
.
Кондуктивный измерительный зонд EL 3 должен работать в
режиме Max. (защита от переполнения).
Погрузить оба стержневых электрода в воду на глубину прибл.
10
мм.
Выполнить соответствующие установки на устройстве
формирования сигнала, см. руководство по эксплуатации
устройства формирования сигнала.
Установки -
VEGASWING 63
Установки - EL 3
