64
11 Приложение
VEGAPULS 66 с опускной трубой • Foundation Fieldbus
36526-R
U-121123
VEGAPULS 66, исполнение с опускной трубой
L
ø 52 mm
(2.05")
ø 8 mm
(0.32")
ø 56 mm
(2.21")
47 mm (1.85"
)
60 mm (2.36"
)
180 mm (7.09"
)
317 mm (12.48"
)
2
3
1

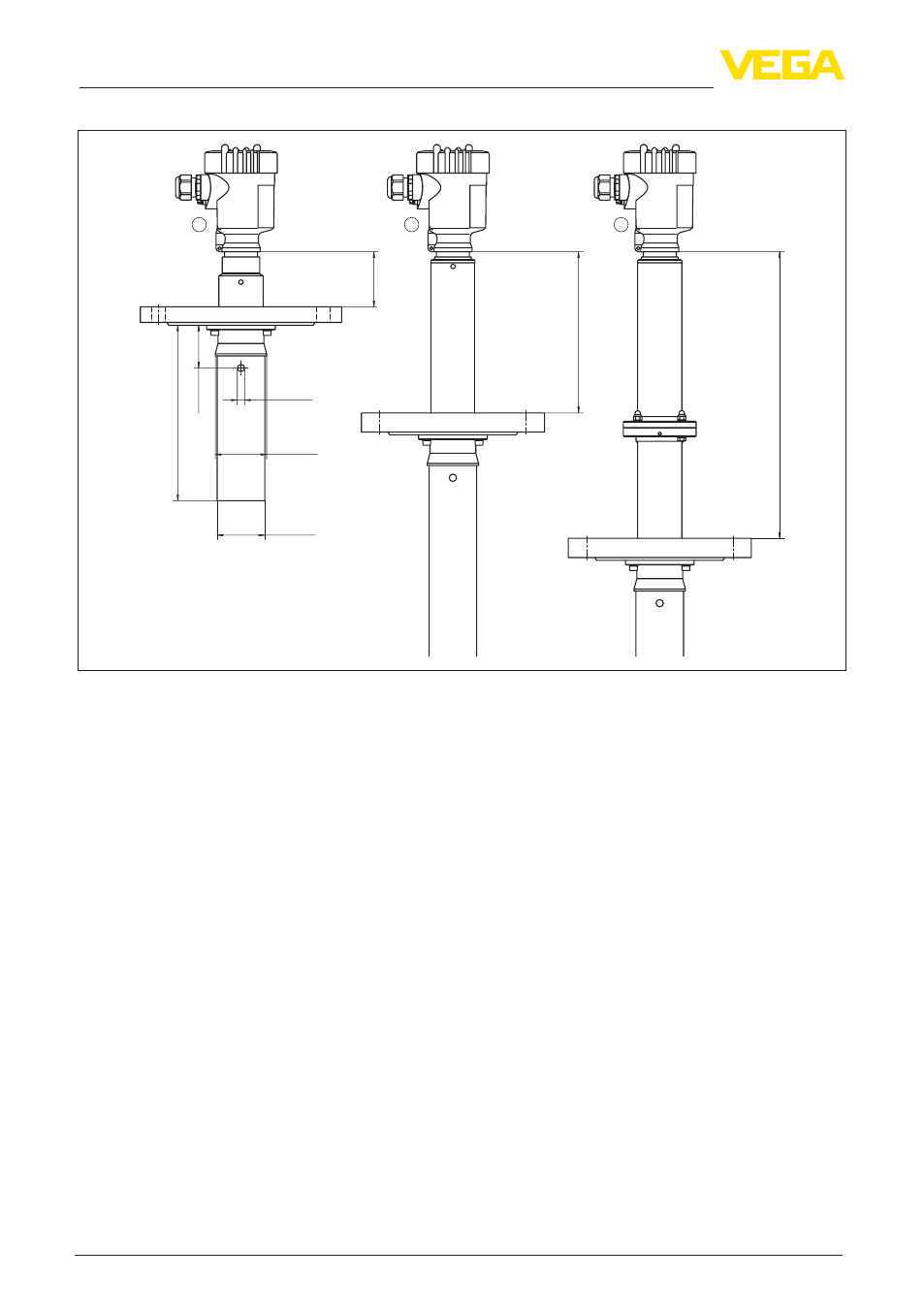

Рис. 42: VEGAPULS 66, исполнение с опускной трубой
5)
1 Стандартное исполнение
2 Для температуры процесса до 250 °C (482 °F)
3 Для температуры процесса до 400 °C (752 °F)
5)
В зависимости от длины опускной трубы и условий процесса следует предусмотреть подходящую до-
полнительную подпорку для трубы.
