11 Приложение
VEGAPULS 66 с опускной трубой • Foundation Fieldbus
36526-R
U-121123

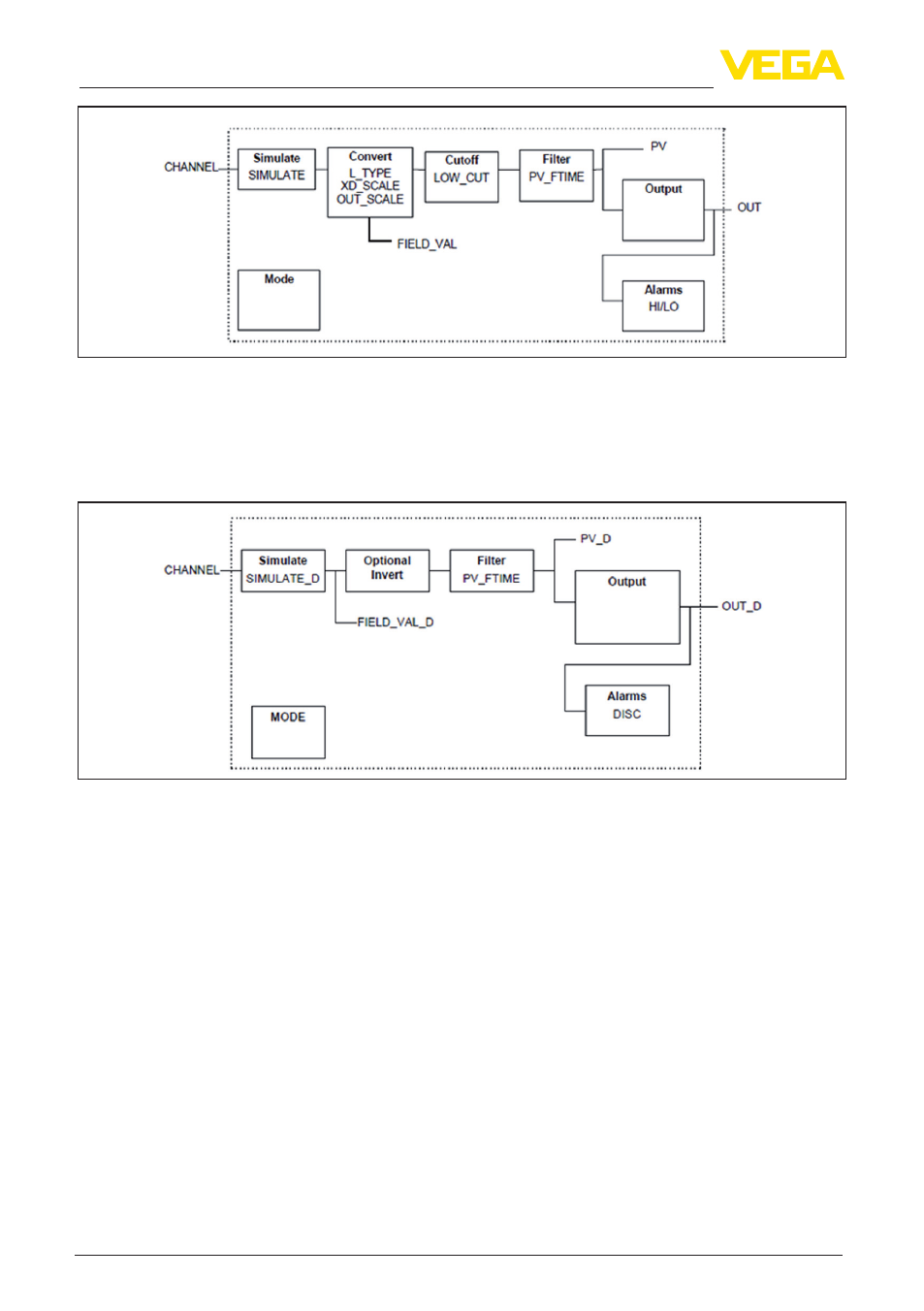

Рис. 29: Схема функционального блока Analog Input (AI)
Функциональный блок дискретного входа Discret Input (DI)
Функциональный блок "Discret Input (DI)" принимает исходное измеренное значение, выбран-
ное через номер канала (Channel Number), и выдает его на своем выходе для последующих
функциональных блоков.
Рис. 30: Схема функционального блока Discret Input (DI)
Функциональный блок ПИД-контроля PID Control
Функциональный блок "PID Control " является ключевым блоком для разнообразных задач
автоматизации управления процессом и применяется универсально. ПИД-блоки могут быть
каскадными, если это требуется или желательно в случае различных временных констант
первичного и вторичного измерения.
