5 Подключение к шинной системе
VEGAPULS 66 с эмалевым покрытием • Foundation Fieldbus
36530-R
U-121123
слегка нажать на вершину контакта маленькой отверткой, после
удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /Электромеха-
нические данные".
7. Слегка потянув за провода, проверить надежность их закре-
пления в контактах.
8. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9. Туго затянуть гайку кабельного ввода. Уплотнительное коль-
цо должно полностью облегать кабель.
10. Снова установить модуль индикации и настройки, если он
имеется.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
1
2
( )
(-)
1
5
0
1
0
1
+
6 7 8
Bus
2
3
4
5

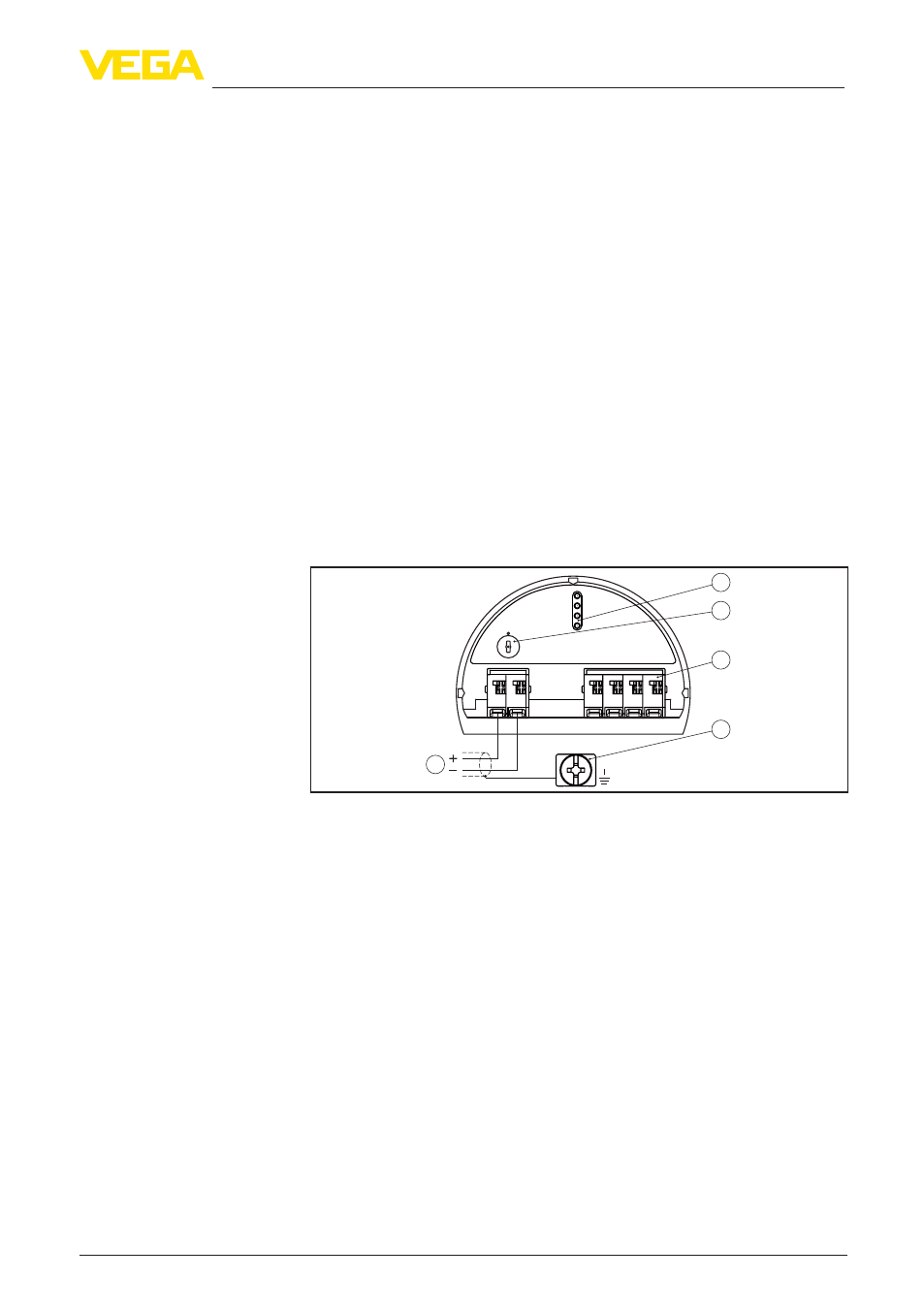

Рис. 17: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Штырьковые контакты для модуля индикации и настройки или интер-
фейсного адаптера
3 Переключатель моделирования ("1" = режим работы с разрешением
моделирования)
4 Для выносного блока индикации и настройки
5 Клемма заземления для подключения экрана кабеля
Отсек электроники и
подключения
