4 Монтаж
VEGAPULS 66 с эмалевым покрытием • Foundation Fieldbus
36530-R
U-121123

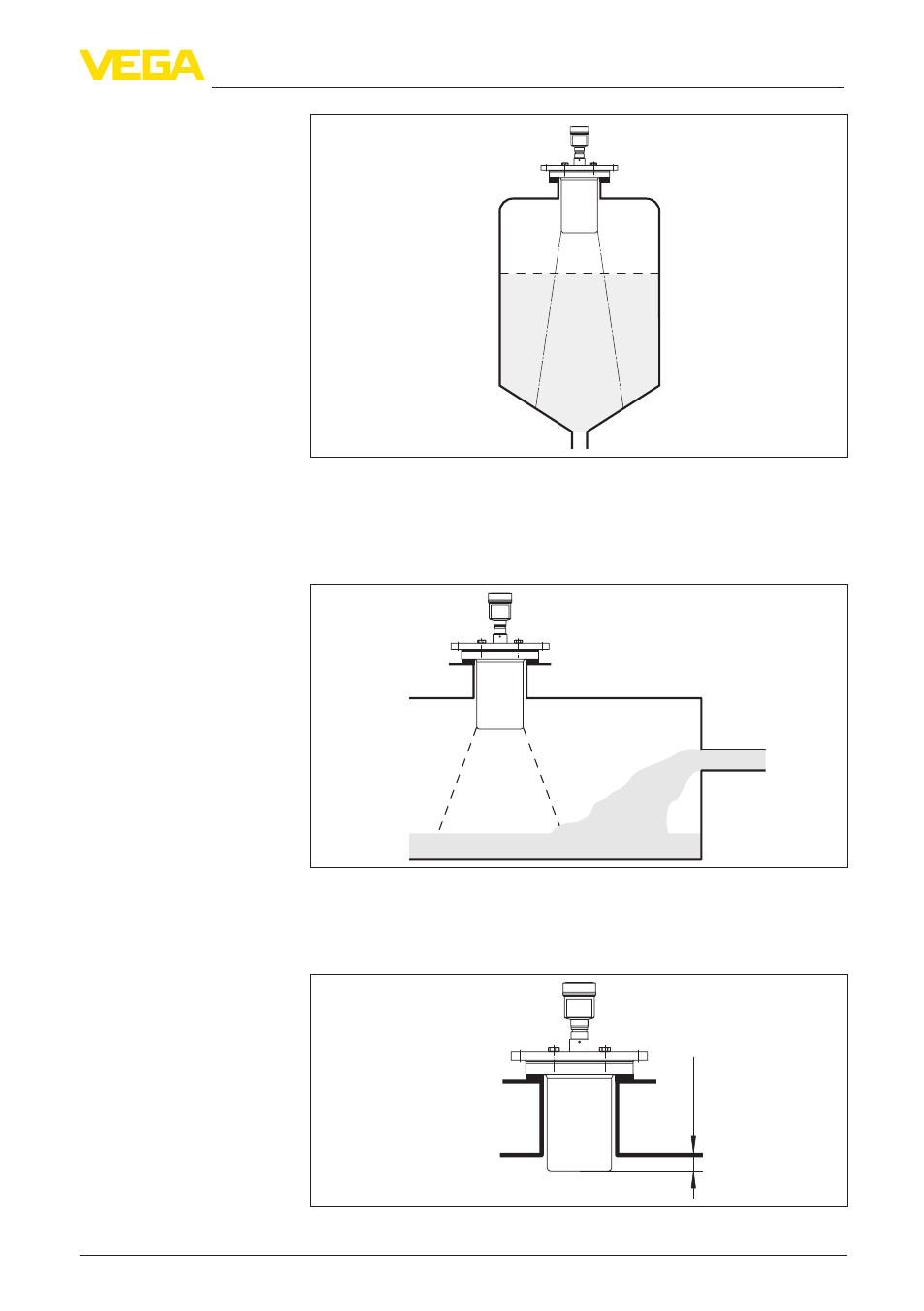

Рис. 7: Монтаж радарного датчика на емкостях с коническим днищем
Приборы не следует монтировать над заполняющим потоком.
Прибор должен определять поверхность продукта, а не втекаю-
щий продукт.
Рис. 8: Монтаж радарного датчика при втекающем продукте
Высота монтажного патрубка должна быть такой, чтобы край
антенны выступал из патрубка минимум на 10 мм (0.4 in).
ca. 10 mm
Рис. 9: Рекомендуемая высота монтажного патрубка
Втекающий продукт
Патрубок
