10 Приложение
VEGABAR 67 • Profibus PA
36743-R
U-130320
Код со-
стояния
Описание по норме Profibus Возможные причины
0 x 48
uncertain substitute set
– Включить моделирование
– Замещающее значение безаварийного отказа (Failsafe-
Mode = "Fsafe value")
0 x 4c
uncertain - initial value
Замещающее значение безаварийного отказа (Failsafe-Mode
= "Last valid value" и еще нет достоверного измеренного значе-
ния после включения)
0 x 51
uncertain - sensor; conversion
not accurate - low limited
Значение датчика < нижнего предела
0 x 52
uncertain - sensor; conversion
not accurate - high limited
Значение датчика > верхнего предела
0 x 80
good (non-cascade) - OK
OK
0 x 84
good (non-cascade) - active
block alarm
Static revision (FB, TB) changed (активно в течение 10 сек. по-
сле того, как был записан параметр статической категории)
0 x 89
good (non-cascade) - active
advisory alarm - low limited
Lo-Alarm
0 x 8a
good (non-cascade) - active
advisory alarm - high limited
Hi-Alarm
0 x 8d
good (non-cascade) - active
critical alarm - low limited
Lo-Lo-Alarm
0 x 8e
good (non-cascade) - active
critical alarm - high limited
Hi-Hi-Alarm

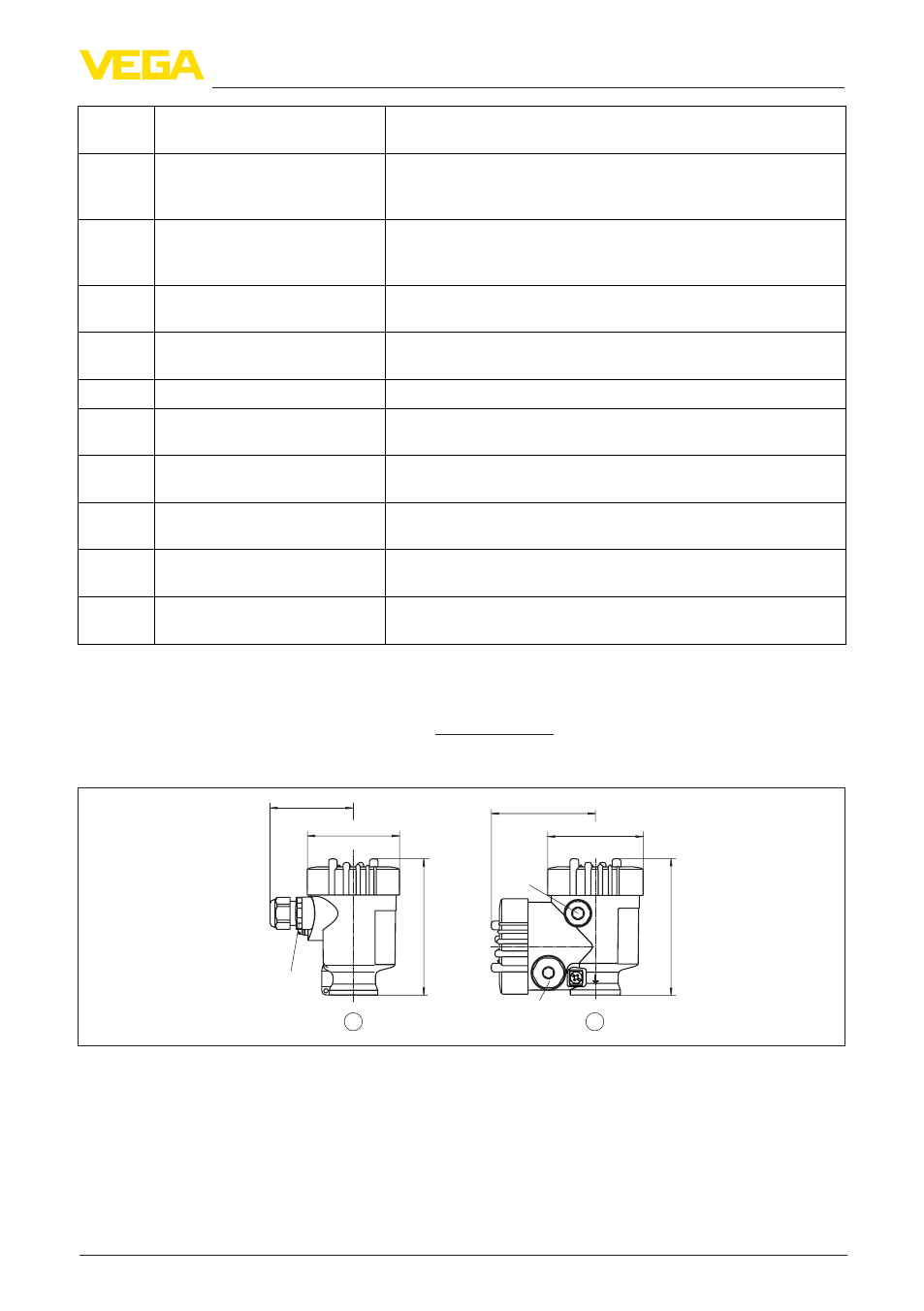

10.3 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с сайта www.vega.com через "Downloads" и"Drawings".
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm (3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1
2
ø 79 mm
(3.31")
1 Однокамерное исполнение
2 Двухкамерное исполнение
