5 Подключение к источнику питания
VEGABAR 67 • Profibus PA
36743-R
U-130320
1
2
3
Display
1 2 I2C

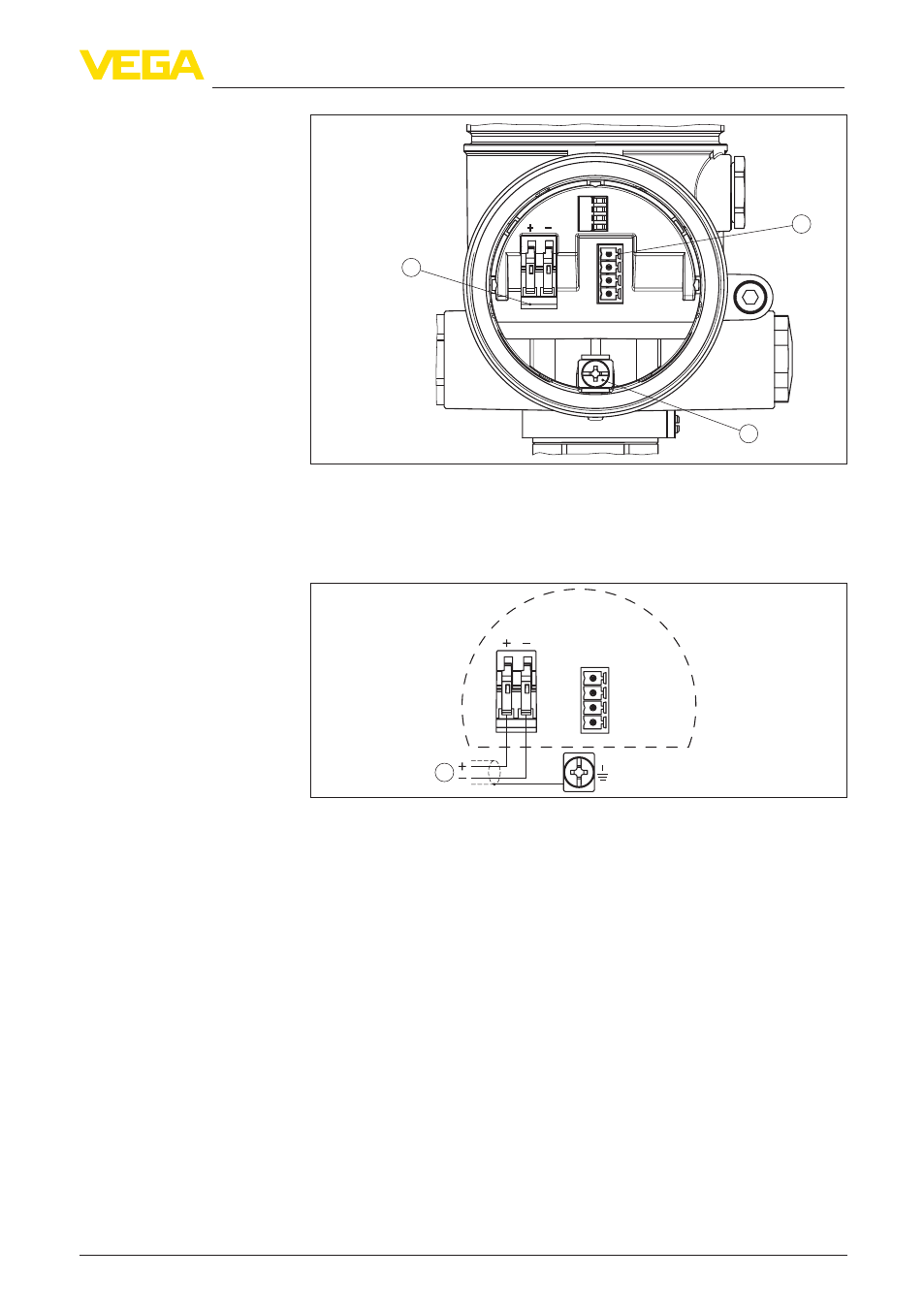

Рис. 17: Отсек подключения (двухкамерный корпус)
1 Пружинные контакты для источника питания
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Клемма заземления для подключения экрана кабеля
I2C
1
1 2
Рис. 18: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
Отсек подключения
Схема подключения
