Страница 47
47
9 Приложение
VEGAPULS WL 61 • Profibus PA
38062-R
U-121123
Код состояния
Описание по норме
Profibus
Возможные причины
0 x 84
good (non-cascade) -
active block alarm
Static revision (FB, TB) changed (активно в течение
10 сек. после того, как был записан параметр ста-
тической категории)
0 x 89
good (non-cascade) -
active advisory alarm - low
limited
Lo-Alarm
0 x 8a
good (non-cascade)
- active advisory alarm -
high limited
Hi-Alarm
0 x 8d
good (non-cascade) -
active critical alarm - low
limited
Lo-Lo-Alarm
0 x 8e
good (non-cascade) -
active critical alarm - high
limited
Hi-Hi-Alarm

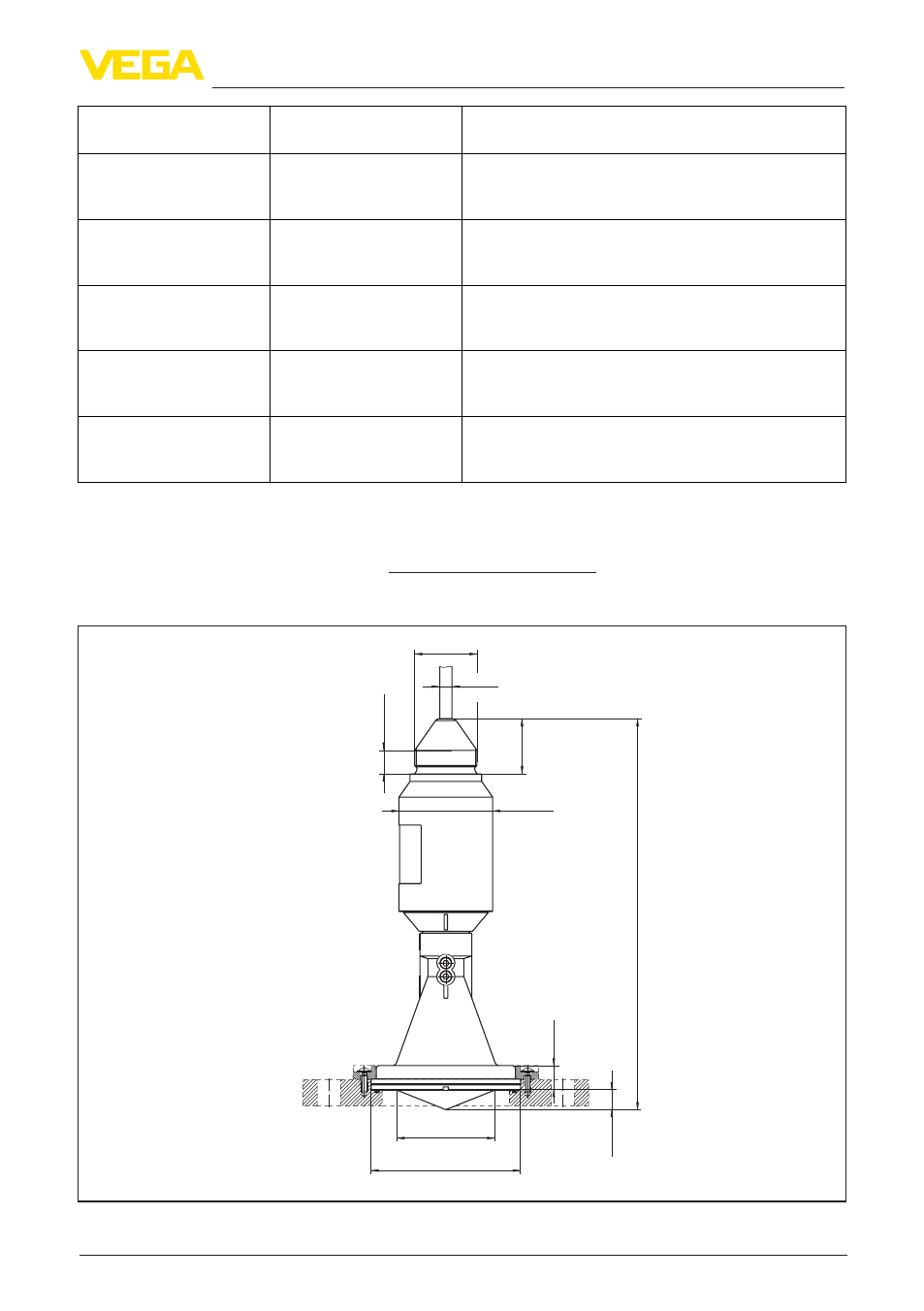

9.4 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загру
VEGAPULS WL 61, базовое исполнение
15 mm (0.59"
)
300 mm (1
1.81"
)
42,5 mm (1.67"
)
18,5 mm (0.73"
)
19 mm (0.75"
)
ø 75 mm
(2.95")
ø 72 mm
(2.84")
ø 8 mm
(0.32")
G1 1/2
ø 115 mm
(4.53")
Рис. 45: VEGAPULS WL 61, базовое исполнение
