9 Приложение
VEGAPULS WL 61 • Profibus PA
38062-R
U-121123
Имя устройства
ID устройства
Имя файла GSD
VEGA
Класс устройства
по Профилю 3.02
VEGA
По профилю
VEGAPULS 68
0x0C02
0x9702
PS680C02.GSD
PA139702.GSD
Циклическая передача данных
Во время работы Мастер класса 1 (напр., ПЛК) циклически считывает данные измерений из
датчика. На представленной ниже блок-схеме видно, к каким данным имеет доступ контрол-
лер.

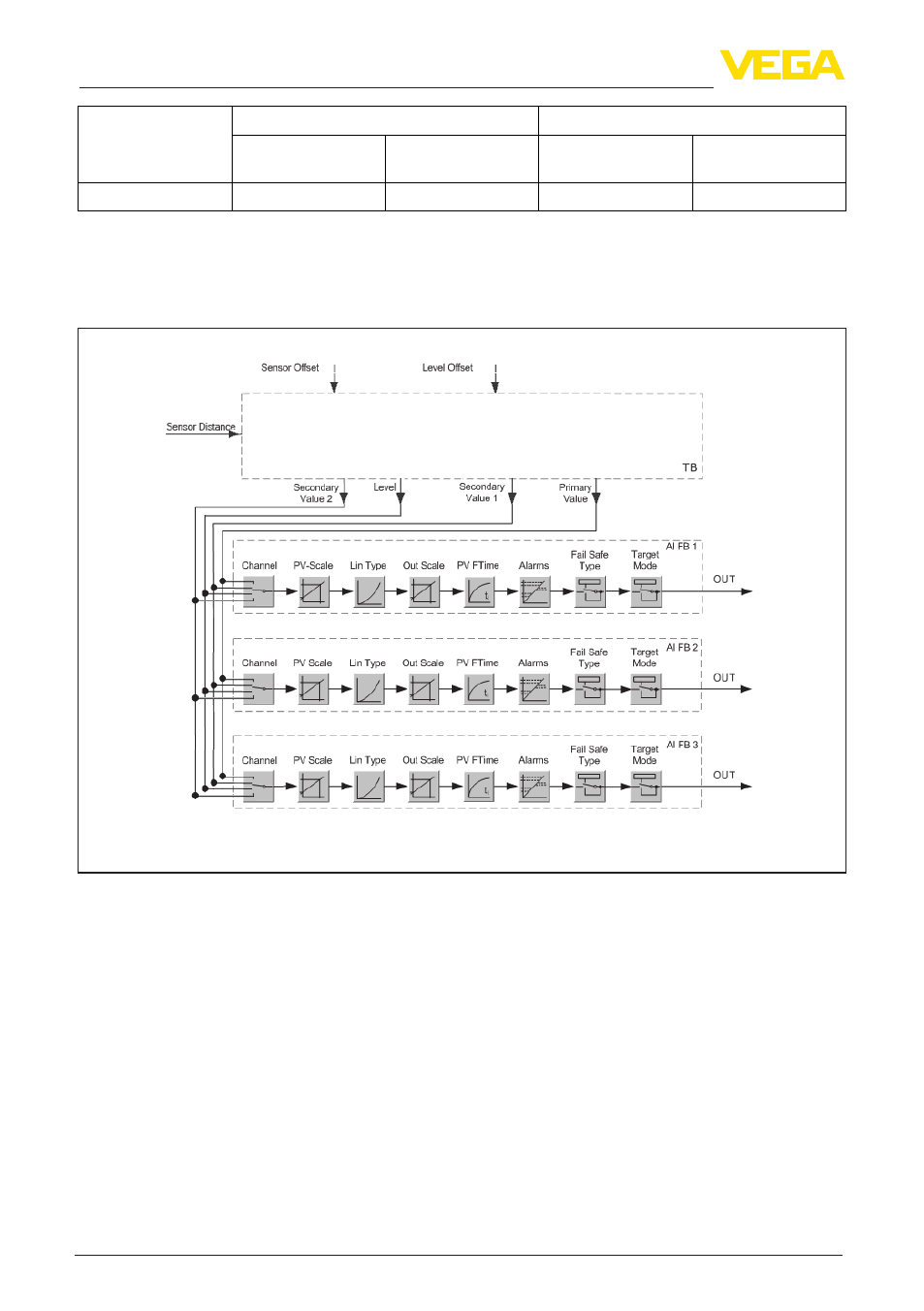

Рис. 42: VEGAPULS WL 61: Block diagram with AI FB 1 … AI FB 3 OUT values
TB Transducer Block
FB 1 … FB 3
Function Block
Модули датчиков PA
Для циклической передачи данных VEGAPULS WL 61 имеет следующие модули:
•
AI FB1 (OUT)
– Выходное значение AI FB1 после пересчета
•
AI FB2 (OUT)
– Выходное значение AI FB2 после пересчета
•
AI FB3 (OUT)
– Выходное значение AI FB3 после пересчета
•
