2 Монтаж
Экранирующая трубка • для VEGACAL 63, 64/VEGACAP 63
34849-R
U-131015
2.2 Исполнение: емкостное экранирование,
вакуумплотное
1
2
3
4
5

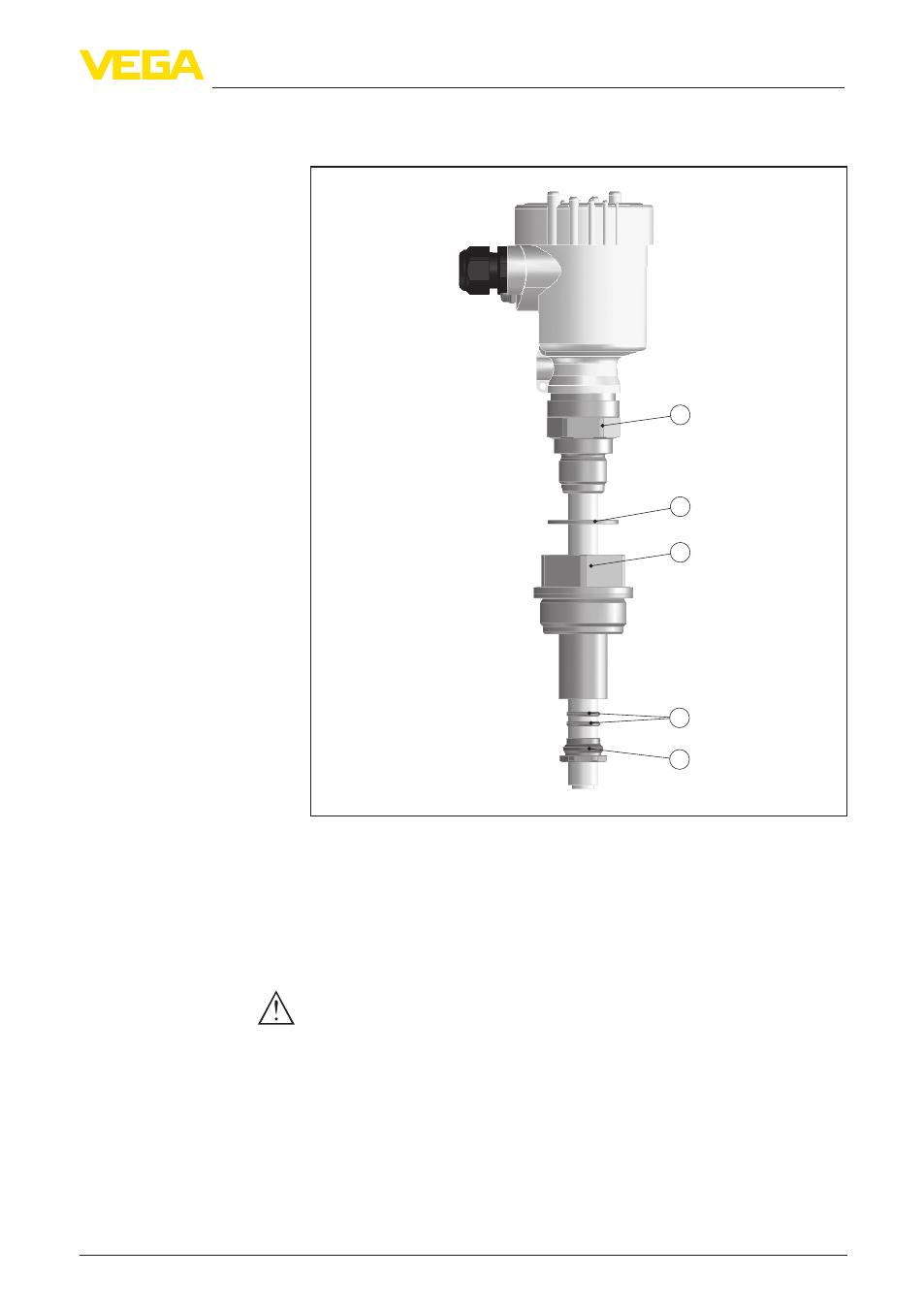

Рис. 2: Монтаж экранирующей трубки (емкостное экранирование,
вакуумплотное)
1 Измерительный зонд
2 Уплотнение к процессу
3 Экранирующая трубка
4 O-кольца (2 шт.)
5 Нажимный винт
Осторожно!
Проверить изоляцию измерительного зонда на наличие глубоких
царапин или повреждений
Надежное уплотнение экранирующей трубки обеспечивается
только при отсутствии повреждений на изоляции зонда в зоне
нижнего конца экранирующей трубки.
1. Ослабить нажимный винт (5) и вывернуть его (ключ 24)
2. Вынуть оба O-кольца (4) из экранирующей трубки
3. Наложить уплотнение (2) на резьбу измерительного зонда
