3
2 Монтаж
Экранирующая трубка • для VEGACAL 63, 64/VEGACAP 63
34849-R
U-131015
2 Монтаж
2.1 Исполнение: экранирование от
образования конденсата
1
2
3
4

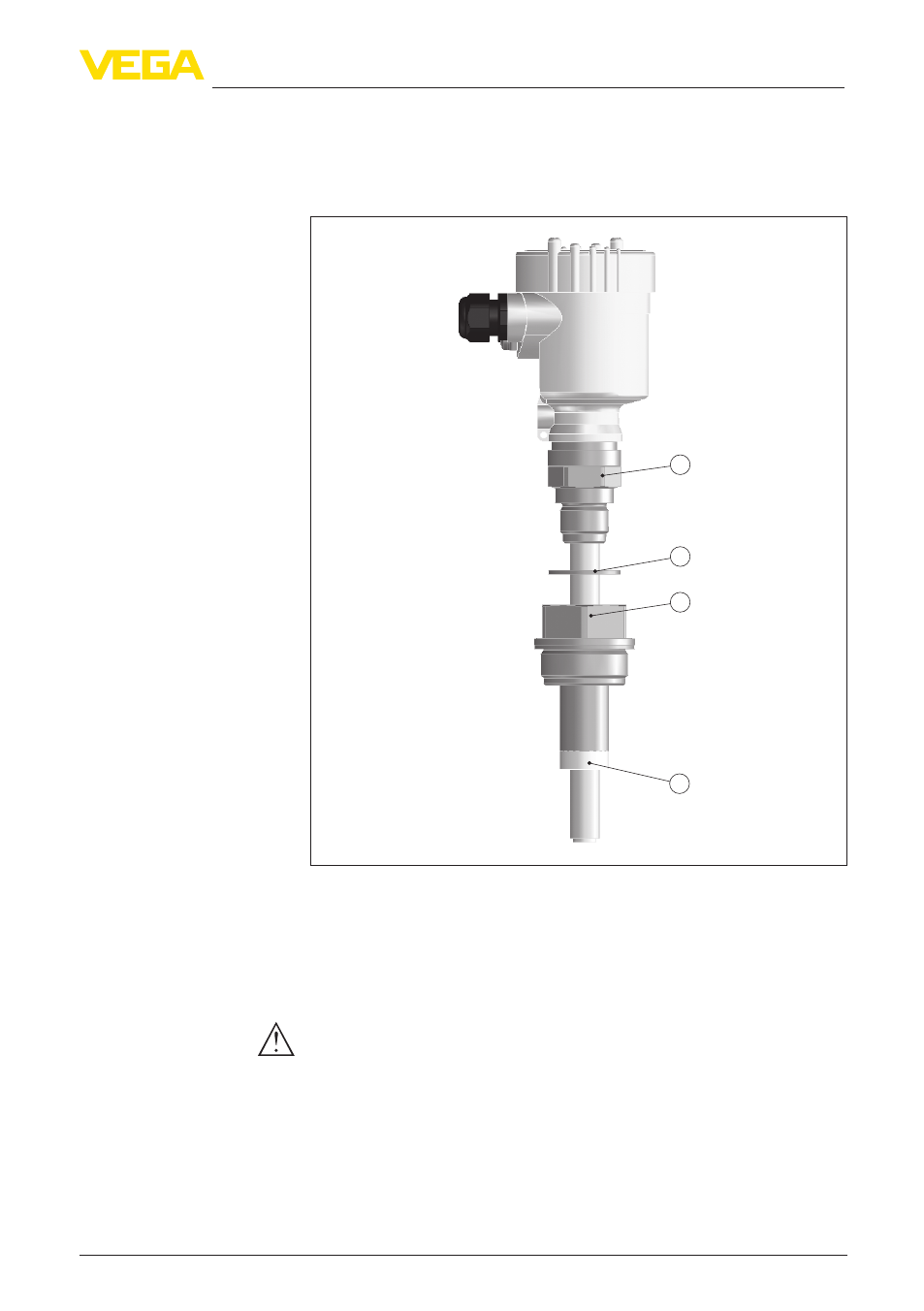

Рис. 1: Монтаж экранирующей трубки (экранирование от образования
конденсата)
1 Измерительный зонд
2 Уплотнение к процессу
3 Экранирующая трубка
4 Центрирующий конус (PTFE)
Осторожно!
Проверить изоляцию измерительного зонда на наличие глубоких
царапин или повреждений
Надежное уплотнение экранирующей трубки обеспечивается
только при отсутствии повреждений на изоляции зонда в зоне
нижнего конца экранирующей трубки.
1. Наложить уплотнение (2) на резьбу измерительного зонда
