5 Подключение к источнику питания
VEGACAP 69 • - транзистор (NPN/PNP)
31176-R
U-131015
5.4 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
3
4
5

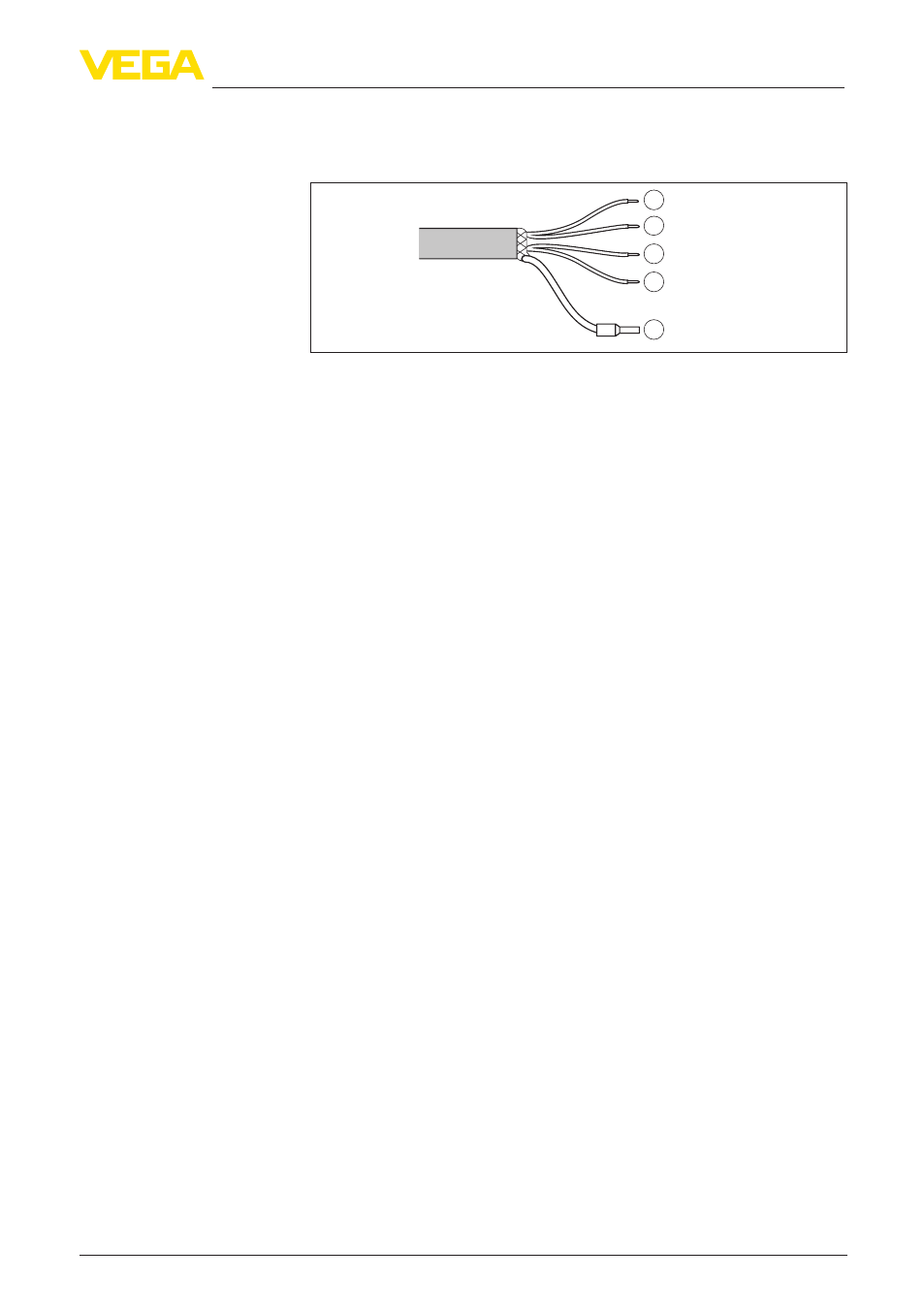

Рис. 12: Назначение проводов соединительного кабеля. Номера проводов
соответствуют соединительным клеммам устройства.
1 Коричневый (+): питание
2 Белый
3 Желтый
4 Голубой (-): питание
5 Экранирование
Назначение прово-
дов соединительного
кабеля
