5 Подключение к источнику питания
VEGACAP 69 • - транзистор (NPN/PNP)
31176-R
U-131015
1

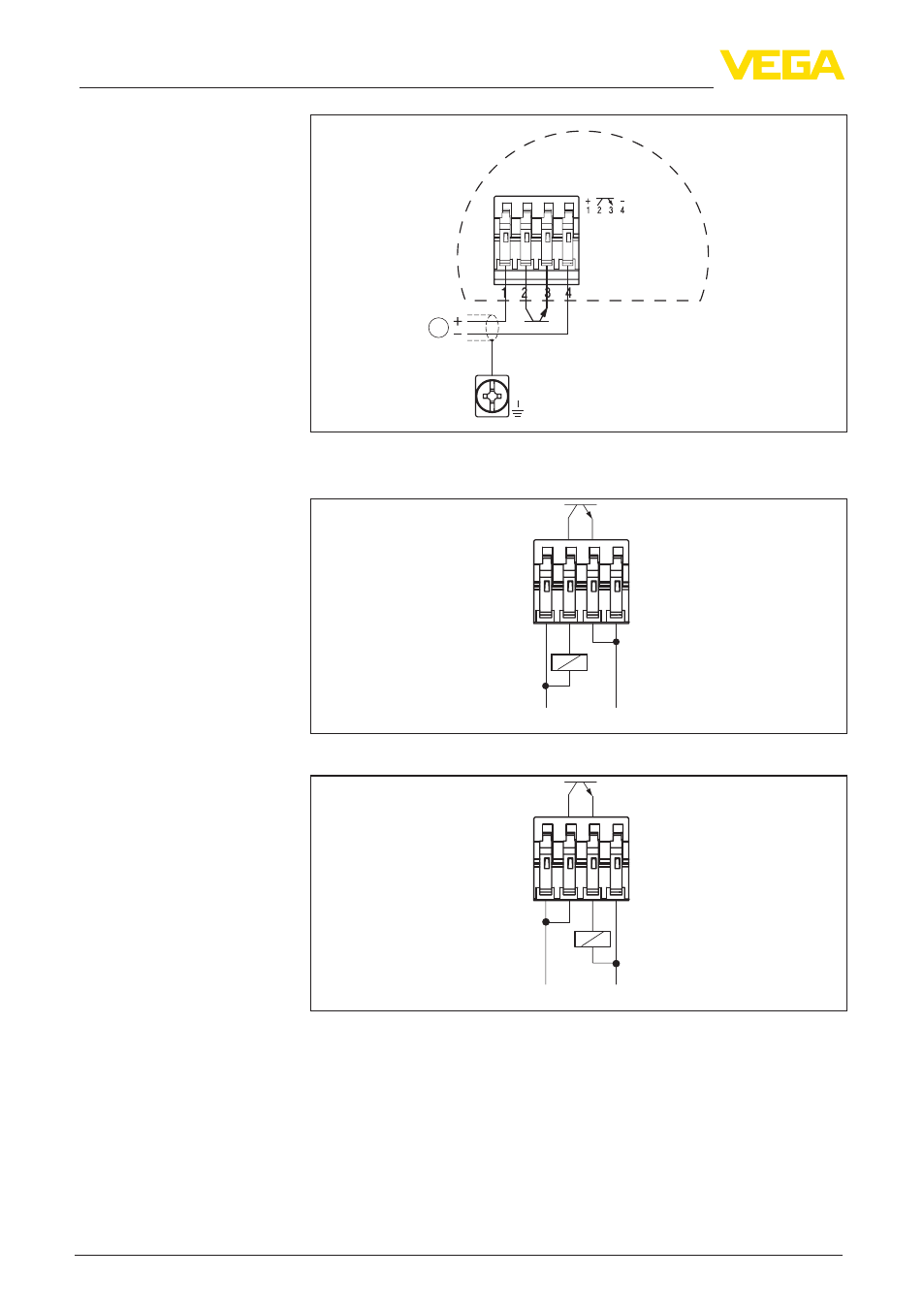

Рис. 9: Схема подключения
1 Питание
+ -
+ -
1 2 3 4
Рис. 10: Состояние NPN
+ -
+ -
1 2 3 4
Рис. 11: Состояние PNP
