1
2
3
4
3
2
1

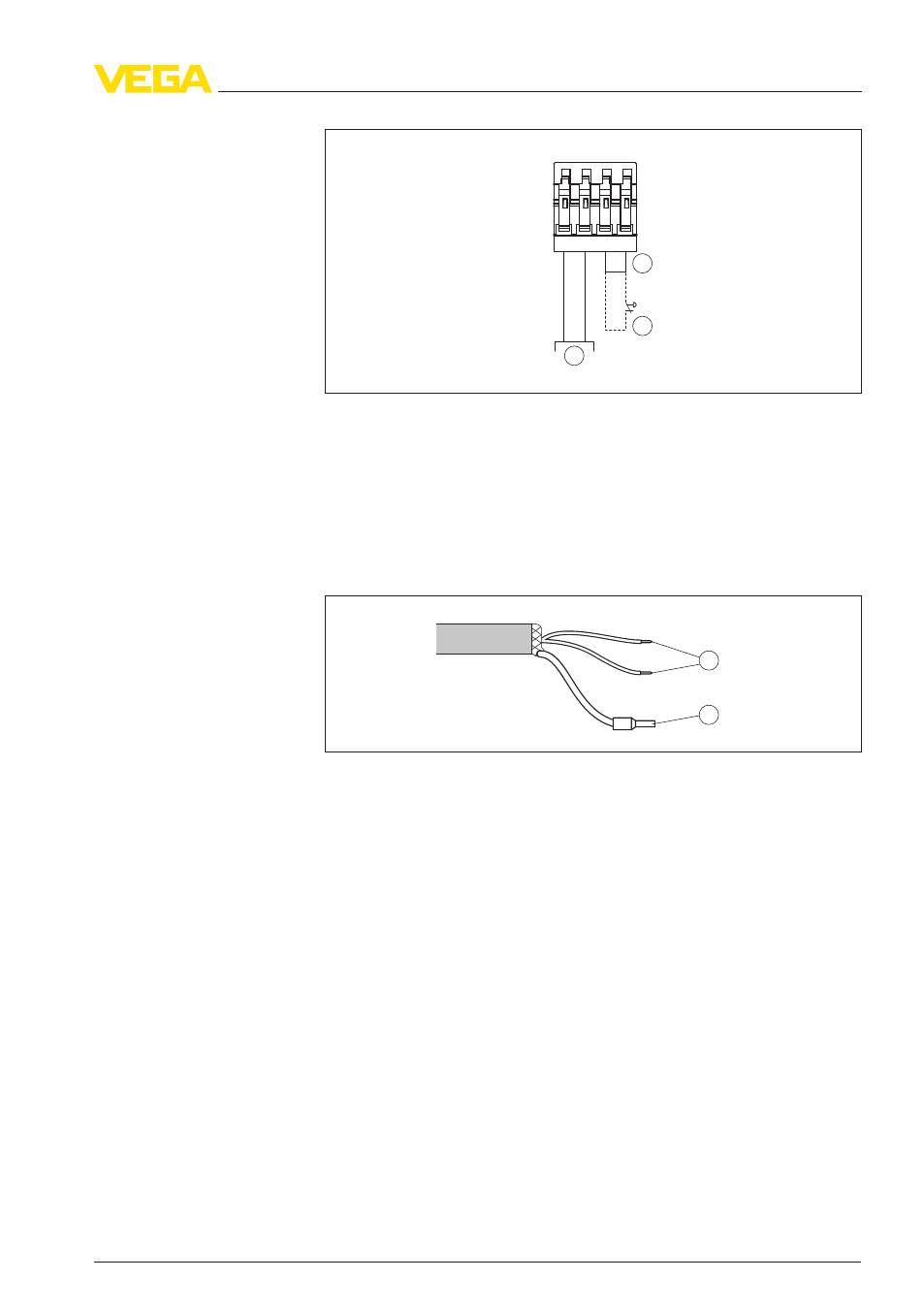

Рис. 11: Схема подключения (внешняя кнопка моделирования)
1
Разделительный усилитель NAMUR
2
Перемычка
3
Внешняя кнопка моделирования
5
.4
Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 12: Назначение проводов соединительного кабеля
1
Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2
Экранирование
Назначение проводов
соединительного кабе-
ля
VEGAVIB
61 • - NAMUR
19
5 Подключение к источнику питания
31215
-
RU
-120521
