Инструкция по эксплуатации VEGA VEGAVIB 61 - NAMUR
Страница 18
1
4
4
4
2
3

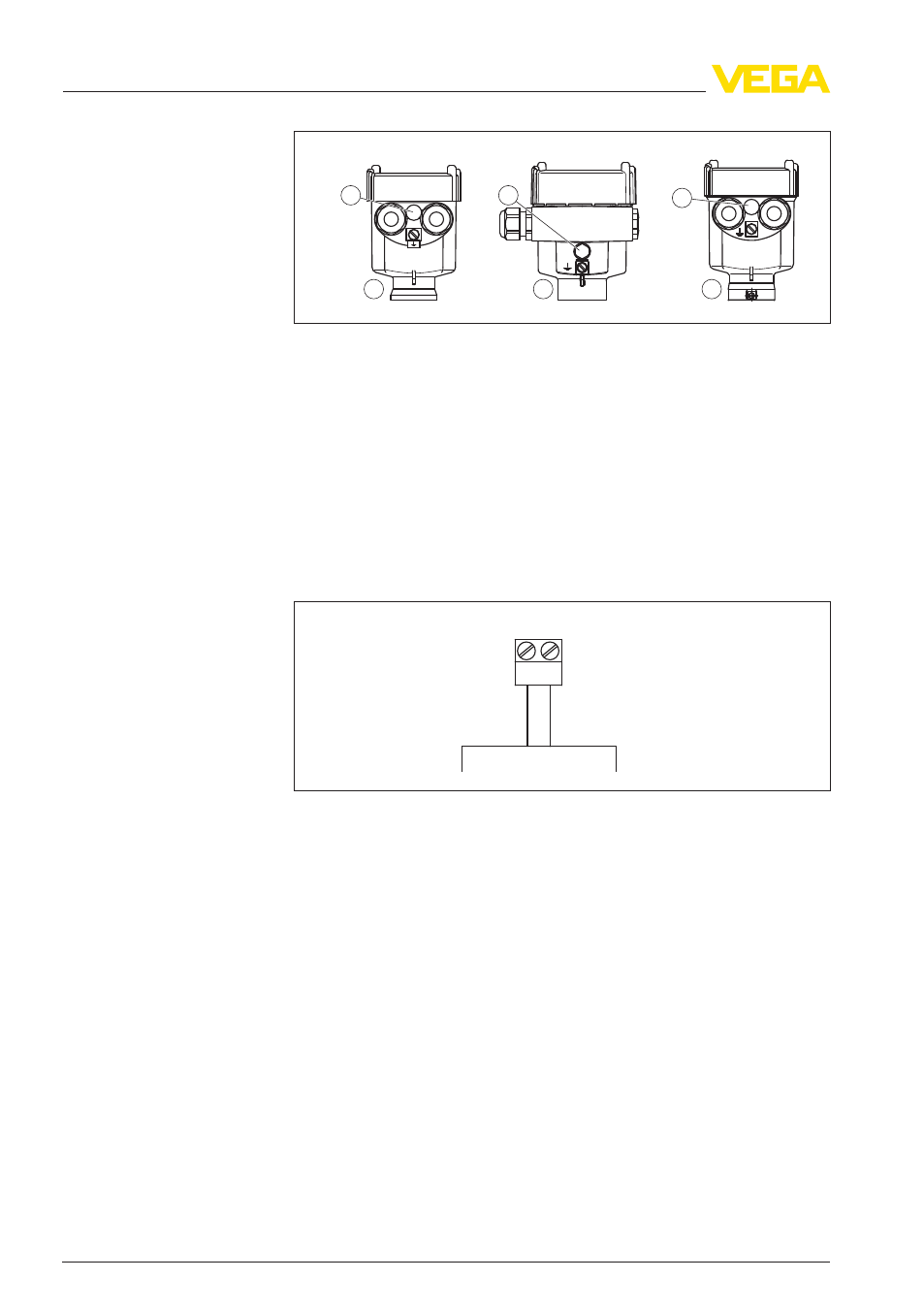

Рис. 9: Однокамерный корпус из различных материалов
1
Пластик (не для EEx d)
2
Алюминий
3
Нержавеющая сталь (не для EEx d)
4
Фильтр для выравнивания давления или заглушка при исполнении
IP 66/IP 68 1 bar (
не для EEx d)
Для подключения к разделительному усилителю соотв. NAMUR
(IEC 60947-5-6, EN 50227).
См. п. "Технические данные".
Дальнейшую информацию смю в гл. "Технические данные",
"
Технические данные Ex" см. в "Рекомендации по безопасности".
1 2
+
+
-
-
Рис. 10: Схема подключения (однокамерный корпус)
Внешняя кнопка моделирования
Для запуска режима тестирования помимо кнопки тестирования
на блоке электроники можно использовать внешний переклю-
чатель. Внешний переключатель подключается в соответствии с
показанной далее схемой. При поставке клеммы 3 и 4 соединены
перемычкой.
Дальнейшую информацию см. в гл. "Периодическая функцио-
нальная проверка".
Обзор корпусов
Схема подключения
18
VEGAVIB
61 • - NAMUR
5 Подключение к источнику питания
31215
-RU
-120521
