мышленных диапазонах (по контрольным значениям
EN
61326), рекомендуется использовать экранированный
кабель.
Использовать кабель круглого сечения. Внешний диаметр
кабеля 5 … 9 мм (0.2 … 0.35
in) обеспечивает эффект
уплотнения кабельного ввода. При применении кабеля
другого сечения или диаметра необходимо заменить
уплотнение кабельного ввода или использовать подходя-
щий кабельный ввод.
1
2

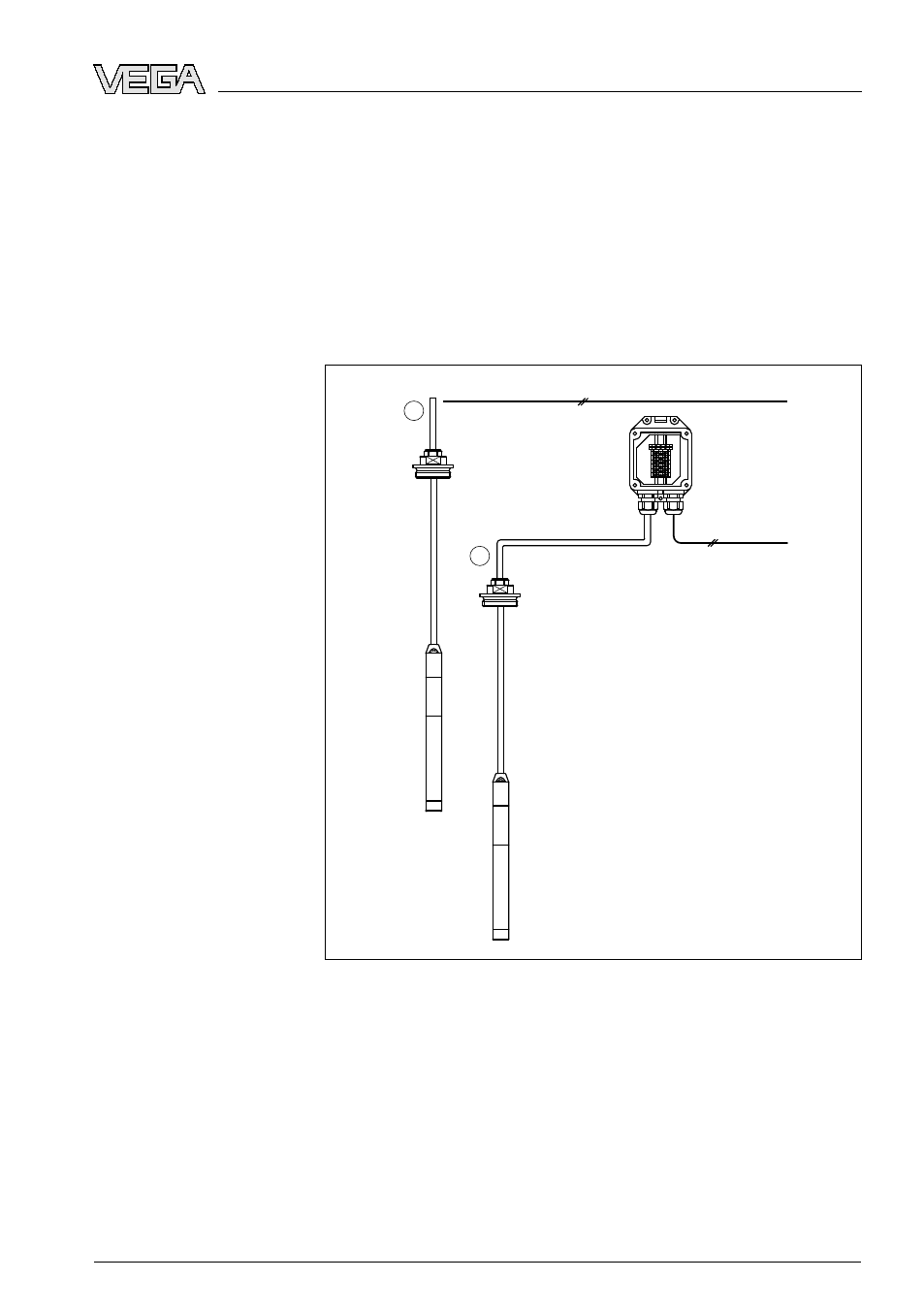

Рис. 5: Подключение VEGAWELL 51 к источнику питания
1
Прямое подключение
2
Подключение через VEGABOX 02
При необходимости экранированного кабеля, кабельный
экран следует заземлить с обеих сторон. В пластиковом
корпусе, в VEGABOX 02 или в VEGADIS 12 экран
подключается непосредственно к внутренней клемме
заземления. Внешняя клемма заземления на корпусе
должна быть низкоомно соединена с уравнителем по-
тенциалов.
Экранирование кабеля
и заземление
VEGAWELL
51 • 4 … 20
mA/HART
19
